Studie zum Wärmespeicher

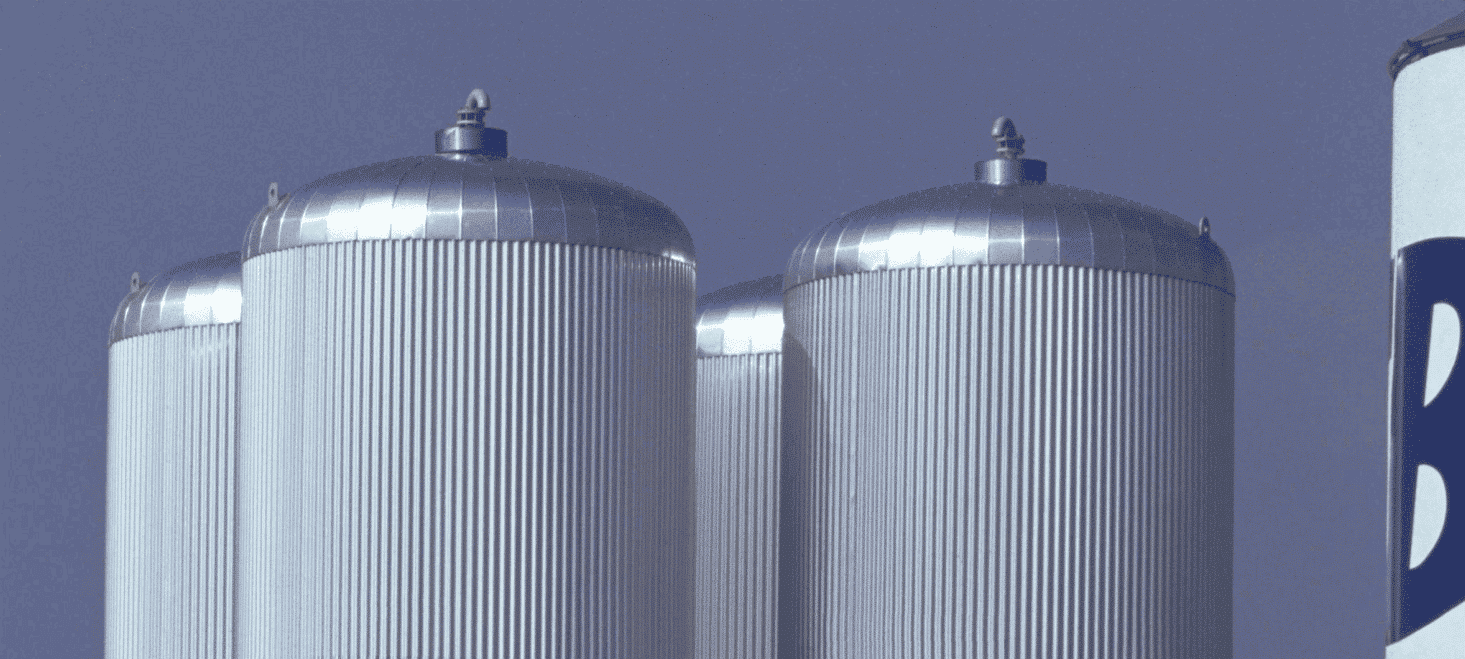

Wärmespeicherung durch Pufferspeicher

Ein Pufferspeicher ist eine bewährte Technologie zur Speicherung von überschüssiger Wärmeenergie (warm oder kalt) während der Nebenzeiten.
Diese Art von Wärmespeicher kann mit Kühlsystemen (Wärmepumpen) gekoppelt werden, um die gespeicherte Energie zu Spitzenlastzeiten zu nutzen, die Verbrauchskosten zu minimieren und die Spitzenlast zu glätten.

Betrieb

Thermische Speicherung von Wasser

Bei einem Kühlwasserspeichersystem speichert das System die Wärmeenergie in Form von kaltem Wasser.
Dies erfordert einen Wärmespeicher, der als Puffertank bekannt ist.

Der geschichtete Speichertank funktioniert, indem er kaltes und warmes Wasser (Rücklauf) in einem einzigen Tank speichert.
Während der Beladung wird das gekühlte Wasser durch die mit dem Speicher verbundenen Leitungen in den unteren Teil des Tanks gepumpt, während eine gleiche Menge warmes Wasser aus dem oberen Abschnitt entnommen wird.
Während des Entladens wird das gekühlte Wasser aus dem unteren Bereich abgezogen, während eine gleiche Menge warmes Wasser von oben eingefüllt wird.
Beim Be- und Entladen tritt ein natürliches Phänomen auf, das als thermische Schichtung bezeichnet wird , d.h. das warme Wasser (niedrige Dichte) bleibt oben, während sich das kalte Wasser (hohe Dichte) am Boden des Tanks absetzt.

Zeitliche Entwicklung der Wärmespeicherung

Cuve de ballon de stockage thermique - CFD
CFD-Simulation der Temperaturverteilung im Laufe der Zeit

Wie optimiert man einen Wärmespeicher?

Optimierung der Höhe der Thermokline

Als Ergebnis der thermischen Schichtung wird zwischen dem warmen und dem kalten Bereich ein Übergangsbereich (Temperaturgradient) gebildet, der als Sprungschicht bezeichnet wird und eine Temperatur zwischen dem Eiswasservorlauf und dem Eiswasserrücklauf aufweist.
Diese warme Zone hat einen geringen Energiewert.
Die Sprungschicht bewegt sich während des Ladevorgangs allmählich von unten nach oben und während des Entladevorgangs von oben nach unten.
Die Dicke der Thermokline stellt die Ineffizienz des Pufferspeichers dar. Je effizienter der Puffertank ist, desto dünner ist die Sprungschicht.

Die Leistung des Pufferspeichers hängt nur von der thermischen Schichtung ab, die von folgenden Faktoren beeinflusst wird:

  • Temperaturverlust in der Umgebung aufgrund von Wärmeleitung.
    (Falsche Isolierung)
  • Tank-Design. (Gewünschte Höhe und Durchmesser – dies ermöglicht eine bessere Schichtung)
  • Design des Ein- und Auslasses des Diffusors.
    (Dies ermöglicht eine laminare Strömung, um eine Vermischung der Flüssigkeitsbereiche zu verhindern und so die Schichtung zu fördern).
  • Einrichtung einer physischen Kompartimentierung und Auswahl spezifischer Diffusoren zur Förderung der laminaren Strömung.

Optimierung durch CFD-Simulation

Mit Hilfe einer numerischen Simulation der Fluiddynamik (CFD) unterstützt Sie EOLIOS bei der Konzeption Ihrer Speicher.

  • Die Temperaturverteilung des Tanks kann kartiert werden.
  • Die Vorhersage der Dicke der Sprungschicht, die mit Hilfe von Testsimulationen optimiert werden kann.
  • Design, Analyse und Optimierung von Ballons
  • Visualisierung der Physik der Flüssigkeitsströmung im gesamten Puffertank
  • Entwurf und Optimierung der Anzahl der Unterteilungen,
  • Die Temperatur, die Geschwindigkeit und der Druck an jedem Punkt des Tanks können zu jedem Zeitpunkt des Prozesses vorhergesagt werden.
  • Weitere Beobachtungen und Schlussfolgerungen können aus jeder gegebenen Designbedingung gezogen werden.
Play Video
CFD-Simulation eines thermischen Wasserspeichers

Untersuchung der Temperaturentwicklung des Wasserkreislaufs

Um die Temperaturentwicklung eines Wasserkreislaufs am Ausgang eines Wärmespeichers zu berechnen, müssen mehrere physikalische Phänomene berücksichtigt werden.
Hier sind die wichtigsten Schritte der Berechnung:

  1. Energiebilanz des Pufferspeichers: Zunächst muss eine Energiebilanz des Pufferspeichers erstellt werden, um die zwischen dem Wasser und dem Speicher ausgetauschte Energie zu ermitteln.
    Diese Bilanz berücksichtigt in der Regel die Wärmekapazität des Wassers, die Wärmeverluste des Speichers und die Energiegewinne oder -verluste durch die Wärmetauscher innerhalb des Speichers.
  1. Wärmeverluste: Die Wärmeverluste des Speichers müssen in Abhängigkeit von seiner Konstruktion, seiner Isolierung und dem Temperaturunterschied zwischen dem Inneren und dem Äußeren des Speichers berechnet werden.
    Diese Verluste können je nach Wärmeaustauschfläche, Wärmeleitfähigkeit des Materials und anderen Umgebungsbedingungen variieren.
  1. Wasserfluss in der Schleife: Um die Temperaturentwicklung der Wasserschleife am Ausgang des Speichers zu berücksichtigen, muss der Wasserfluss in der Schleife bekannt sein.
    Diese Durchflussmenge kann von vielen Faktoren beeinflusst werden, wie z.B. der Leistung des Wärmetauschers, dem Temperaturunterschied zwischen dem ein- und austretenden Wasser und dem hydraulischen Widerstand des Kreislaufs.
  1. Wärmeaustausch mit der Umgebung : Wenn das Wasser durch den Kreislauf zirkuliert, kann es auch Wärmeenergie verlieren oder gewinnen, je nach den Umgebungsbedingungen.
    Wenn der Wasserkreislauf beispielsweise einem kalten Luftstrom ausgesetzt ist, kann sich das Wasser schneller abkühlen.
    Der Wärmeaustausch mit der Umgebung muss daher bei der Berechnung der Temperaturentwicklung berücksichtigt werden.
Berechnung der Temperaturverteilung im Laufe der Zeit

In Abhängigkeit von diesen verschiedenen Faktoren und der Dynamik des Wasserkreislaufs kann ein mathematisches Modell erstellt werden, um die Temperaturentwicklung im Laufe der Zeit zu berechnen.
Diese Modellierung kann komplex sein und Differentialgleichungen erfordern, um alle beteiligten Variablen und physikalischen Phänomene zu berücksichtigen.
