Die Kühlung von Rechenzentren ist eine strategische Herausforderung, die einen direkten Einfluss auf die Energieeffizienz, die Zuverlässigkeit und die Umweltauswirkungen hat. Ein optimiertes Wärmemanagementverhindert die Überhitzung von IT-Geräten, reduziert den Energieverbrauch und minimiert das Risiko von Unterbrechungen.
AlsExperten für Strömungsmechanik verstehen wir die komplexen Herausforderungen, die mit der Wärmeableitung digitaler Infrastrukturen verbunden sind. Mit einem integrierten Ansatz, der CFD-Simulationen, Energieanalysen und die Optimierung von Wärmeflüssen kombiniert, unterstützen wir die Betreiber von Rechenzentren bei der Implementierung von leistungsstarken und nachhaltigen Kühllösungen, die den heutigen Anforderungen an Leistung und thermische Sicherheit gerecht werden.
Unsere Data Center Projekte :
Benötigen Sie ein Gutachten?
Unsere Ingenieure hören Ihnen zu und sind bereit, sich jeder Herausforderung zu stellen.
Das Problem der Kühlung von Rechenzentren
Wärmeerzeugung durch IT-Geräte
Rechenzentren sind wichtige Infrastrukturen in der digitalen Welt, in denen eine Vielzahl von Servern und IT-Geräten untergebracht sind, die ständig in Betrieb sind. Diese ständige Aktivität erzeugt eine erhebliche Menge an Wärme.
Jede elektronische Komponente, sei es ein Prozessor, ein Speichermodul oder einSpeichergerät, erzeugt während des Betriebs Wärme. Diese Wärme ist das Ergebnis der Energieverluste, die bei der Berechnung und Verarbeitung von Daten entstehen.
Die Leistungsdichte in modernen Rechenzentren kann mehrere Kilowatt pro Quadratmeter betragen, was zu einer hohen Wärmeproduktion führt. Einer Studie zufolge verbrauchen Rechenzentren bis zu 50 Mal mehr Energie pro Flächeneinheit als ein normales Geschäftsgebäude. Im Jahr 2017 betrug ihr Verbrauch 19% des weltweiten Verbrauchs des digitalen Sektors. Dieser Energieverbrauch schlägt sich direkt in einer proportionalen Wärmeemission nieder.
Die Folgen eines schlechten Thermomanagements
Ein unzureichendes Wärmemanagement in einem Rechenzentrum kann erhebliche Auswirkungen auf die Geräte und diegesamte Infrastruktur haben. Zu den wichtigsten Folgen gehören :
-
Überhitzung von elektronischen Komponenten: Eine zu hohe Temperatur kann zu Fehlfunktionen, Rechenfehlern und letztendlich zu Hardwareausfällen führen. Elektronische Komponenten sind für den Betrieb in einem bestimmten Temperaturbereich ausgelegt.
-
Erhöhter Energieverbrauch: Die Kühlsysteme müssen jeden unkontrollierten Temperaturanstieg ausgleichen, was ihre Arbeitslast und damit den Energieverbrauch erhöht. Es wird geschätzt, dass die Kühlsysteme fast 40% des gesamten Energieverbrauchs eines Rechenzentrums ausmachen.
-
Verkürzung der Lebensdauer von Geräten: Eine längere Exposition gegenüber hohen Temperaturen beschleunigt die Alterung von elektronischen Komponenten, verkürzt ihre Betriebslebensdauer und erhöht die Kosten für Austausch und Wartung.
-
Höhere Betriebskosten: Neben den zusätzlichen Energiekosten kann ein schlechtes Wärmemanagement auch Kosten für Betriebsunterbrechungen, ungeplante Reparaturen und die Notwendigkeit, in bessere Kühllösungen zu investieren, verursachen.
Die Ziele eines effizienten Kühlsystems
Um den reibungslosen Betrieb von Rechenzentren zu gewährleisten und ihre Leistung zu optimieren, muss ein effizientes Kühlsystem die folgenden Ziele erfüllen:
-
Aufrechterhaltung einer stabilen und gleichmäßigen Temperatur: Die Aufrechterhaltung einer optimalen Raumtemperatur, die normalerweise zwischen 18 und 27 °C liegt, ist entscheidend für den reibungslosen Betrieb der Geräte. Eine gleichmäßige Temperaturverteilung verhindert Hotspots, die zu Ausfällen führen können.
-
Optimierung der Energieeffizienz: Die Senkung des Energieverbrauchs von Kühlsystemen ist entscheidend für die Senkung der Betriebskosten und des CO2-Fußabdrucks des Rechenzentrums. Die Einführung moderner Kühltechnologien wie freie Kühlung oder Flüssigkeitskühlung kann zu dieser Optimierung beitragen.
-
Reduzierung des ökologischen Fußabdrucks: Durch die Minimierung des Verbrauchs natürlicher Ressourcen, insbesondere Wasser und Energie, können Rechenzentren ihre Auswirkungen auf die Umwelt verringern. Beispielsweise ist die Rückgewinnung und Nutzung von überschüssiger Wärme zur Beheizung benachbarter Gebäude ein nachhaltiger Ansatz.
Das Wärmemanagement von Rechenzentren ist daher eine entscheidende Herausforderung, die einen direkten Einfluss auf deren Leistung, Nachhaltigkeit und Umweltauswirkungen hat.
Die Implementierung geeigneter und effizienter Kühlsysteme ist unerlässlich, um die Herausforderungen der zunehmenden Energiedichte digitaler Infrastrukturen zu bewältigen.
Grundprinzipien der Kühlung von Rechenzentren
Die Notwendigkeit einer angemessenen Kühlung
Datenzentren sind Infrastrukturen, die für die Speicherung und Verarbeitung von digitalen Daten unerlässlich sind. Ihr kontinuierlicher Betrieb erzeugt eine erhebliche Wärmemenge, die hauptsächlich auf die hohe Dichte an IT-Geräten zurückzuführen ist. Ein effektives Wärmemanagement ist daher entscheidend, um die Leistung, Zuverlässigkeit und Langlebigkeit dieser Einrichtungen zu gewährleisten.
Mechanismen der Wärmeübertragung: Leitung, Konvektion und Strahlung
Die Wärmeableitung in einem Rechenzentrum beruht auf drei grundlegenden Mechanismen:
-
Leitung: Dieser Prozess beinhaltet die Übertragung von Wärme durch feste Materialien, wie z.B. elektronische Komponenten und physikalische Strukturen von Servern. Die Wärme breitet sich von Bereichen mit hoher Temperatur zu Bereichen mit niedrigerer Temperatur durch direkten Kontakt aus.
-
Konvektion: Dieser Mechanismus betrifft die Wärmeübertragung durch Flüssigkeiten, in der Regel Luft, die um die Geräte zirkuliert. In einem Rechenzentrum wird die von den Servern erzeugtewarme Luft abgeführt und durchkühlere Luft ersetzt, was die Kühlung der Komponenten erleichtert.
-
Strahlung: Die heißen Oberflächen der Geräte gebenWärmeenergie in Form von Infrarotstrahlung ab. Obwohl diese Art der Übertragung weniger vorherrschend ist als die Wärmeleitung und die Konvektion, trägt sie dennoch zur Gesamtwärmeableitung bei.
Organisation der Luftströme: Trennung von Warm- und Kaltgängen
Eine gängige Strategie zur Optimierung der Kühlung in Rechenzentren ist dieOrganisation in Warm- und Kaltgängen. Diese Konfiguration zielt darauf ab, die warmen und kalten Luftströme zu trennen, um eine Vermischung zu verhindern und so dieEffizienz des Kühlsystems zu verbessern.
-
Kaltgänge: Sie bestehen aus den Vorderseiten der Serverracks, wo frische Luft eingeblasen wird, um die Geräte zu kühlen.
-
Heiße Gänge: Befinden sich auf der Rückseite der Racks und sammeln die warme Luft, die von den Servern nach der Kühlung ausgestoßen wird.
Eingeschlossenes Rechenzentrum mit Warm- und Kaltgang
Durch die Abwechslung dieser Gänge und die Begrenzung durch physische Barrieren oder Containment-Systeme wird die Vermischung der Luftströme eingeschränkt. Diese Organisation ermöglicht es, die Temperaturen amEingang der Server niedriger zu halten und die Belastung der Klimaanlagen zu reduzieren. Darüber hinaus kann dieVerwendung von Doppelböden mit perforierten Fliesen die gleichmäßige Verteilung der Frischluft in den Kaltgängen erleichtern.
Empfohlene Temperatur und Luftfeuchtigkeit in den Datenhallen
Die Aufrechterhaltung geeigneter Umgebungsbedingungen ist für den ordnungsgemäßen Betrieb und die Langlebigkeit von IT-Geräten von entscheidender Bedeutung. DieASHRAE(American Society of Heating, Refrigerating and Air-Conditioning Engineers) stellt hierzu genaue Richtlinien zur Verfügung.
-
Temperatur:ASHRAE empfiehlt einen Temperaturbereich von 18°C bis 27°C für Geräte der Klassen A1 bis A4. Dieser Bereich soll ein Gleichgewicht zwischen der Energieeffizienz und der Zuverlässigkeit der Geräte herstellen.
-
Relative Luft feuchtigkeit: Eine zu niedrige Luftfeuchtigkeit kann zu elektrostatischen Entladungen führen, während eine zu hohe Luftfeuchtigkeit zu Kondensation und Korrosion der Komponenten führen kann.ASHRAE schlägt vor, eine relative Luftfeuchtigkeit zwischen 20% und 80% bei einem maximalen Taupunkt von 22°C zu halten.
Es ist wichtig zu beachten, dass diese Empfehlungen je nach den Besonderheiten der Ausrüstung und den betrieblichen Anforderungen variieren können. Daher ist eine kontinuierliche Überwachung der Umgebungsbedingungen mit Hilfe von Sensoren und Managementsystemen unerlässlich, um Abweichungen schnell zu erkennen und zu korrigieren.
Das Verständnis der Grundprinzipien der Wärmeübertragung, diestrategische Organisation der Luftströme und die Aufrechterhaltung optimaler Umweltbedingungen sind Schlüsselelemente, um dieEnergieeffizienz und Zuverlässigkeit von Rechenzentren zu gewährleisten.
Kühlsysteme im Computerraum
Klimatisierung durch CRAC- und CRAH-Einheiten
Die Geräte CRAC(Computer Room Air Conditioner) und CRAH(Computer Room Air Handler) werden häufig für die Kühlung von Rechenzentren verwendet.
-
CRAC-Geräte: Diese Systeme funktionieren ähnlich wie Klimaanlagen in Privathaushalten. Sie verwenden einen Kompressor und ein Kältemittel, um die Umgebungsluft zu kühlen. Diewarme Luft wird angesaugt, über eine Rohrschlange mit dem Kältemittel gekühlt und dann wieder in den Computerraum geleitet. CRAC-Geräte sind in der Regel autonom und benötigen keine komplexen externen Verbindungen. Sie eignen sich besonders für kleine bis mittelgroße Rechenzentren mit einer IT-Last von weniger als 200 kW.
-
CRAH-Einheiten: Im Gegensatz zu den CRACs verwenden die CRAH-Einheiten keinen Kompressor. Sie sind mit Ventilatoren und Rohrschlangen ausgestattet, die mit Eiswasser aus einem externen Produktionssystem gekühlt werden. Diewarme Luft wird angesaugt, über die gekühlten Rohrschlangen geleitet und dann mit einer niedrigeren Temperatur wieder in den Raum geleitet. Die CRAH-Einheiten sind energieeffizienter, da sie ein zentrales Kühlsystem betreiben. Sie eignen sich für größere Rechenzentren mit einer IT-Last von mehr als 200 kW.
Doppelböden und Flussmanagement
DieVerwendung von Doppelböden ist eine gängige Praxis bei der Planung von Rechenzentren, um die Luftzirkulation zu optimieren und die Kühleffizienz zu verbessern.
Diese Böden bestehen aus modularen Platten, die auf einer Metallkonstruktion verlegt werden, wodurch ein Hohlraum zwischen dem ursprünglichen Boden und dem Boden entsteht. Dieser Raum, der als Plenum bezeichnet wird, dient als Kanal für die Verteilung der gekühlten Luft.
Was das Luftstrommanagement betrifft, so wirdkalte Luft unter den Doppelboden geleitet und durch perforierte Platten oder Gitter in den Kaltgängen verteilt. Die IT-Geräte saugen die kühle Luft an, um ihre internen Komponenten zu kühlen, und geben die warme Luft dann in die Warmgänge ab. Diese wird dann von den CRAC- oder CRAH-Einheiten aufgefangen, um erneut gekühlt zu werden. Diese Trennung zwischen warmen und kalten Gängen minimiert die Vermischung der Luftströme und verbessert so dieEnergieeffizienz des Kühlsystems.
Kühlkreisläufe und Wärmeableitung in Rechenzentren
Kühlaggregate und Kaltwassersysteme
Kühlaggregate und Kaltwassersysteme spielen eine zentrale Rolle bei der Kühlung von Rechenzentren, insbesondere bei großen Installationen.
-
Kühlaggregate: Diese thermodynamischen Geräte produzierenEiswasser, indem sie einen Zyklus aus Kompression und Entspannung des Kältemittels nutzen. DasWasser wird auf eine Temperatur zwischen 6°C und 12°C abgekühlt und dann zu den Luftaufbereitungsanlagen (CRAH) oder anderen Wärmetauschern geleitet, um die Temperatur der Umgebungsluft zu senken. Die Kühlaggregate können mit Freikühlsystemen ausgestattet werden, die bei günstigen Wetterbedingungendie Außenluft nutzen und so den Energieverbrauch senken.
-
Kaltwassersysteme: Hierbei zirkuliert das von den Kühlaggregaten erzeugteEiswasser in einem Rohrleitungsnetz, um die CRAH-Einheiten oder die InRow-Klimaanlagen zu versorgen. Letztere werden in unmittelbarer Nähe der Serverracks installiert, was eine gezielte und effiziente Kühlung ermöglicht. Nachdem dasWasser die Wärme der Geräte absorbiert hat, fließt es zur erneuten Kühlung zu den Kühleinheiten zurück. Dieser geschlossene Kreislauf gewährleistet eine kontinuierliche und kontrollierte Wärmeableitung.
Diese herkömmlichen Kühlsysteme sind entscheidend für die Aufrechterhaltung optimaler thermischer Bedingungen in Rechenzentren. Ihre Auswahl und Implementierung hängt von verschiedenen Faktoren ab, wie z.B. der Größe der Anlage, der Leistungsdichte, den Budgetvorgaben und den Zielen der Energieeffizienz.
Freie Kühlung: Nutzung von Außenluft und Wärmetauschern
Freie Kühlung nutzt die äußeren klimatischen Bedingungen zur Kühlung von Rechenzentren und verringert so die Abhängigkeit von traditionellen mechanischen Kühlsystemen. Dieser Ansatz kann auf zwei Arten implementiert werden:
-
Direkte freie Kühlung: DieAußenluft wird, wenn sie kühl genug ist, gefiltert, um unerwünschte Partikel zu entfernen, und direkt in die Serverräume geleitet. Diese Methode ist effektiv, wenn die Außentemperatur unter der gewünschten Innentemperatur liegt, normalerweise um die 25°C. Sie erfordert jedoch eine strenge Überwachung der Luftqualität und der Luftfeuchtigkeit, um negative Auswirkungen auf die Geräte zu vermeiden.
-
Indirekte freie Kühl ung: Bei dieser Konfiguration kühlt dieAußenluft eine Zwischenflüssigkeit (z.B.Wasser) über einen Wärmetauscher. Diese Flüssigkeit zirkuliert dann im Inneren des Rechenzentrums, um die Wärme von den Geräten aufzunehmen, ohne dass dieAußenluft in direkten Kontakt mit derinternen Umgebungkommt. Diese Methode bietet eine bessere Kontrolle der Luftfeuchtigkeit und -qualität und nutzt gleichzeitig die Energievorteile der freien Kühlung.
DieEffizienz der freien Kühlung hängt stark von den lokalen klimatischen Bedingungen ab. In Regionen mit kalten Wintern kann diese Technik einen großen Teil des Kühlbedarfs decken, während sie in wärmeren Klimazonen nur begrenzt eingesetzt werden kann.
Adiabatische Kühlung und Verdunstung
Die adiabatische Kühlung beruht auf dem Prinzip der Verdunstung von Wasser, das die Wärme derUmgebungsluft absorbiert und so deren Temperatur senkt. In einem Rechenzentrum wird diese Technik über dieBefeuchtung der Zuluft oder über adiabatische Wärmetauscher eingesetzt, wo dieVerdunstung von Wasser ein zirkulierendes Fluid kühlt.
Dieses Verfahren ist besonders effektiv in trockenen Klimazonen, in denen dieLuft eine hohe Feuchtigkeitsaufnahmefähigkeit hat und somit die Kühlung optimiert.
Durch die Verringerung der Abhängigkeit von Kühlaggregaten und mechanischen Klimaanlagen wird der Energieverbrauch gesenkt undder PUE-Wert(Power Usage Effectiveness) des Rechenzentrumsverbessert.
Die Wirksamkeit nimmt jedoch ab, wenn dieLuftfeuchtigkeit hoch ist, was die Attraktivität in bestimmten Regionen einschränkt.
Eine der größten Herausforderungen bei der adiabatischen Kühlung ist das Feuchtigkeitsmanagement. Zu viel Feuchtigkeit in der Luft kann zu Kondensation führen, was die Computerausrüstung beeinträchtigt und das Risiko der Korrosion von elektronischen Komponenten erhöht. Daher ist eine genaue Kontrolle der Luftfeuchtigkeit erforderlich, um ein thermisches Ungleichgewicht zu vermeiden.
Ein weiterer Aspekt, der berücksichtigt werden muss, ist der Wasserverbrauch, der je nach Konfiguration des Systems erheblich sein kann. Dieser erhöhte Wasserverbrauch wirft Umwelt- und Regulierungsfragen auf, insbesondere im Zusammenhang mit den ICPE(Installations Classées pour la Protection de l’Environnement) und dem TAR-Risiko(Taxe sur les Activités Polluantes liées aux Rejets d’Eau). Diese Einschränkungen erfordern ein strenges Management der Wasserableitung und -aufbereitung sowie die Einhaltung der örtlichen Vorschriften, so dass die adiabatische Kühlung nur unter bestimmten, gut kontrollierten Bedingungen geeignet ist.
Fortschrittliche Lösungen und Innovationen für die Kühlung von Rechenzentren
Hybridkühlung: Luft/Wasser-Kombination
Hybride Kühlsysteme kombinieren die Vorteile der freien Kühlung und mechanischer Kühlsysteme, um die Energieeffizienz zu optimieren. Beispielsweise kann ein Hybridsystem bei günstigen Außenbedingungen eine freie Kühlung nutzen und bei steigender Außentemperatur auf mechanische Kühlung umschalten. Diese Flexibilität ermöglicht es, den Energieverbrauch zu senken und gleichzeitig eine stabile Temperatur im Rechenzentrum zu gewährleisten.
Ein weiteres Beispiel für ein Hybridsystem ist dieVerwendung von adiabatischen Kühlern in Kombination mit mechanischen Kühleinheiten. In diesem Fall wird dieLuft zuerst durch Verdunstung gekühlt, dann regelt ein mechanisches System die Temperatur, um die gewünschten Werte zu erreichen. Dieser Ansatz reduziert die Belastung der mechanischen Systeme, verlängert deren Lebensdauer und senkt die Betriebskosten.
Flüssigkühlung: Eintauchen und direkter Kontakt
Mit derzunehmenden Leistungsdichte von IT-Geräten stößt die Luftkühlung an ihre Effizienzgrenzen. Die Flüssigkeitskühlung bietet eine Alternative, indem Flüssigkeiten verwendet werden, um die Wärme direkt von den Komponenten zu absorbieren. Es werden zwei Hauptmethoden angewandt:
- Tauchkühlung: Die Server oder Komponenten werden in eine nichtleitende dielektrische Flüssigkeit getaucht. Diese Flüssigkeit nimmt die erzeugte Wärme auf, die dann über Wärmetauscher abgeführt wird. Diese Methode eliminiert den Bedarf an Lüftern und reduziert den Lärm und den Energieverbrauch der Kühlung erheblich. Darüber hinaus ermöglicht sie eine höhere Leistungsdichte, wodurch der verfügbare Platz optimiert wird.
-
Kühlung durch direkten Kontakt (direct-to-chip): Kühlplatten werden direkt auf kritischen Komponenten, wie Prozessoren, installiert. Eine Flüssigkeit fließt durch diese Platten, nimmt die Wärme auf und transportiert sie zu einem Wärmetauscher. Dieser Ansatz bietet eine genaue Kontrolle der Temperatur von Schlüsselkomponenten und kann mit minimalen Änderungen in bestehende Infrastrukturen integriert werden.
Die Flüssigkeitskühlung bietet erhebliche Vorteile in Bezug auf diethermische Effizienz und die Reduzierung des Energieverbrauchs. Sie erfordert jedoch höhere Anfangsinvestitionen und eine spezialisierte Wartung, um die Flüssigkeiten zu verwalten und die Systeme abzudichten.
On-Chip-Kühlung und aufkommende Technologien
Direct-to-Chip-Kühlung ist eine fortschrittliche Technik, bei der Mikrokanäle direkt in die Chips oder Prozessormodule integriert werden. Ein Kühlmittel fließt durch diese Mikrokanäle und absorbiert die Wärme an der Quelle ihrer Entstehung. Diese Methode bietet eine äußerst effiziente Wärmeableitung, die für Hochleistungsanwendungen wie Supercomputing oder Server für künstliche Intelligenz von entscheidender Bedeutung ist.
Zu den aufkommenden Technologien gehören auch Zwei-Phasen-Kühlsysteme, bei denen das Kühlmittel seinen Zustand ändert, indem es Wärme absorbiert und so eine höhere Wärmeableitungskapazität bietet. Darüber hinaus wird an der Entwicklung von Materialien mit Phasenwechsel und Nanofluiden geforscht.
Vergleichende Analyse von Kühlmethoden
Wahl der besten Kühlmethode
DieEnergieeffizienz und dieUmweltauswirkungen von Rechenzentren hängen weitgehend von den verwendeten Kühlsystemen ab. In diesem Abschnitt werden die verschiedenen Kühlmethoden anhand von Kriterien wie Power Usage Effectiveness (PUE), Energieverbrauch,ökologischer Fußabdruck, technische Einschränkungen, damit verbundene Kosten und Sicherheit analysiert.
Sicherheit und Zuverlässigkeit von Kühlsystemen
Sicherheitswarnung :
Sicherheit ist ein grundlegendes Kriterium bei der Verwaltung eines Rechenzentrums, in dem jeder Ausfall, jede Überhitzung oder Störung zu kostspieligen Betriebsunterbrechungen führen und die Integrität der Daten gefährden kann. Die Wahl des Kühlsystems muss daher die Zuverlässigkeit der Geräte gewährleisten und die mit thermischen Fehlfunktionen verbundenen Risiken begrenzen.
Eines der größten Risiken ist die Überhitzung von Komponenten, die zu einer vorzeitigen Verschlechterung der Ausrüstung und zu unerwarteten Ausfallzeiten führen kann. Eine zu hohe Temperatur kann zumAusfall eines Servers führen oder im schlimmsten Fall empfindliche Teile wie Prozessoren oder Speichereinheiten irreversibel beschädigen. Um solche Vorfälle zu vermeiden, müssen Kühlsysteme mit Redundanzmechanismen konzipiert werden, die es ermöglichen, jeden Ausfall durch die Aktivierung eines Ersatzkreislaufs zu beheben.
Neben dem Wärmemanagement müssen auch die Risiken von Flüssigkeitslecks berücksichtigt werden, insbesondere bei Flüssigkühlsystemen. DieEinführung von Wärmeträgerflüssigkeit in die Nähe von elektronischen Komponenten erfordert eine strenge Überwachung und eine geeignete Infrastruktur, um Unfälle zu vermeiden. Häufig sind Leckagesensoren und Containment-Systeme integriert, um Anomalien zu erkennen und zuverhindern, dass die Flüssigkeit empfindliche Geräte beschädigt.
Simulation des Temperaturanstiegs - Untersuchung der Brandmeldung
Risikovergleich :
Luftbasierte Kühlmethoden sind zwar weniger energieeffizient, stellen aber ein geringeres Sicherheitsrisiko dar. Sievermeiden den direkten Kontakt der Server mit Flüssigkeiten und verringern das Risiko von Unfällen aufgrund von mechanischem Versagen. Sie erfordern jedoch eine regelmäßige Wartung der Filter und Belüftungssysteme, um dieAnsammlung von Staub zu vermeiden und eine optimale Luftzirkulation zu gewährleisten.
Schließlich müssen neue Technologien wie adiabatische Kühlung und freie Kühlung im Hinblick auf ihre Auswirkungen auf die Gesamtsicherheit des Rechenzentrums bewertet werden. DerAnstieg der Luftfeuchtigkeit durch die Verdunstungskühlung kann zu Kondensationsrisiken führen, die mithilfe von Feuchtigkeitskontrollsystemen kontrolliert werden müssen. Ebenso erfordert dieNutzung von Außenluft für die freie Kühlung eine verstärkte Überwachung der Luftqualität, um das Eindringen von Partikeln und Schadstoffen zu verhindern, die die internen Komponenten beschädigen könnten.
Kriterien für die Energieeffizienz
Die Power Usage Effectiveness (PUE) ist derwichtigste Indikator zur Messung derEnergieeffizienz eines Rechenzentrums. Er wird berechnet, indem der gesamte Energieverbrauch des Rechenzentrums durch die Energie geteilt wird, die nur von den IT-Geräten verbraucht wird. Ein PUE-Wert von 1,0 bedeutet eine optimale Effizienz, bei der die gesamte Energie für die IT-Geräte verwendet wird. In Frankreich liegt der durchschnittliche PUE-Wert bei 1,36, was bedeutet, dass ein erheblicher Teil der Energie von den Hilfssystemen, insbesondere der Kühlung, verbraucht wird.
Die verschiedenen Kühlmethoden haben einen direkten Einfluss auf den PUE:
-
Luftkühlung: Traditionell verwendet, kann sie aufgrund des Energieverbrauchs von Klimaanlagen und Ventilatoren zu einem höheren PUE führen.
-
Flüssigkeitskühlung: Diese Methode ermöglicht eine effizientere Wärmeableitung, wodurch der Bedarf an energieintensiven Klimaanlagen reduziert wird. Studien zeigen, dass dieEinführung von Flüssigkeitskühlung den PUE-Wert um mehr als 15% verbessern kann.
-
Freie Kühlung: Durch die Nutzung derAußenluft, wenn die klimatischen Bedingungen es erlauben, reduziert diese Technik den Energieverbrauch für die Kühlung erheblich und verbessert so den PUE-Wert.
Umweltauswirkungen
Derökologische Fußabdruck von Rechenzentren wird stark von ihrem Energie- undWasserverbrauch beeinflusst. Kühlsysteme spielen hierbei eine entscheidende Rolle:
-
Energieverbrauch: Traditionelle Luftkühlsysteme sind energieintensiv und tragen zu einem höheren CO2-Fußabdruck bei. Im Gegensatz dazu verbrauchen Lösungen wie Flüssigkeitskühlung oder freie Kühlung weniger Energie und reduzieren so den Ausstoß von Treibhausgasen.
-
Wasserverbrauch: Einige Techniken, wie die adiabatische Kühlung, verwenden Wasser, um die Luft zu kühlen. Obwohl diese Methode energieeffizient ist, erhöht sie den Wasserverbrauch, was in Regionen, in denen die Ressource Wasser begrenzt ist, problematisch sein kann.
-
Wärmerückgewinnung: Einige Anlagen nutzen die erzeugte Wärme, um benachbarte Gebäude zu beheizen, wodurch die Gesamtenergieeffizienz verbessert und der ökologische Fußabdruck verringert wird.
Illustration der Wärmefahnen in mehreren Rechenzentrumsgebäuden während einer Hitzewelle und bei einem Notstart von Generatorsystemen
Technische Beschränkungen und Grenzen
Eine strategische Entscheidung, die von mehreren Faktoren beeinflusst wird:
Jede Kühlmethode, die in Rechenzentren eingesetzt wird, hat spezifische Vorteile, aber auch technische Einschränkungen und Grenzen, die vor der Implementierung unbedingt berücksichtigt werden müssen. Die Wahl eines Systems hängt von vielen Faktoren ab, einschließlich der Konfiguration des Rechenzentrums, der lokalen klimatischen Bedingungen, der Installations- und Betriebskosten sowie der Anforderungen an die Energieeffizienz.
Luftkühlung ist eine bewährte, aber energieintensive Lösung :
Die Luftkühlung, die historisch am weitesten verbreitete Methode, beruht auf demEinsatz von Klimaanlagen oder Zwangsluftsystemen, um die von den Servern erzeugte Wärme abzuführen. Ihr Hauptvorteil ist ihre Zuverlässigkeit und Erschwinglichkeit, da es sich um eine bewährte, weit verbreitete und relativ einfach zu implementierende Technologie handelt. Darüber hinaus sind die anfänglichen Installationskosten moderat, was sie zu einer attraktiven Lösung für kleine und mittlere Infrastrukturen macht.
Dieser Ansatz hat jedoch erhebliche Einschränkungen, insbesondere eine geringere thermische Effizienz, wenn es um die Kühlung von Geräten mit hoher Dichte geht. Je höher die IT-Last, desto mehr muss das Luftkühlsystem in Anspruch genommen werden, was zu einem erheblichen Anstieg des Energieverbrauchs führt. Diese Abhängigkeit von mechanischen Lüftungs- und Klimatisierungssystemen wirkt sich direkt auf dieCO2-Bilanz und die Betriebskosten von Rechenzentren aus.
Flüssigkeitskühlung - optimale Wärmeeffizienz, aber hohe Kosten:
Angesichts dieser Einschränkungen hat sich die Flüssigkeitskühlung als leistungsfähigere Alternative etabliert, insbesondere für Infrastrukturen mit hoher Rechendichte. Diese Methode, bei der eine Wärmeträgerflüssigkeit verwendet wird, um die Wärme direkt an den Komponenten zu absorbieren, bietet eine wesentlich höhere thermische Effizienz als die Luftkühlung. Esverbessert nicht nurdie Wärmeableitung, sondern senkt auch den Gesamtenergieverbrauch, da die Zirkulation von wärmeleitenden Flüssigkeiten bei der Wärmeübertragung effizienter ist alsLuft.
Darüber hinaus nutzen einige Anlagen diese Abwärme, um andere Systeme wie Fernwärme zu versorgen und so die Energieeffizienz der gesamtenInfrastruktur zu optimieren.
Diese Technologie ist jedoch auch mit großen Herausforderungen verbunden. Die Kosten für die Installation sind wesentlich höher, da eine spezielle Infrastruktur für die Zirkulation und das Management der Flüssigkeiten erforderlich ist. Außerdem ist die Wartung dieser Systeme komplexer als bei Luftlösungen und das Risiko von Flüssigkeitslecks muss streng kontrolliert werden, um Schäden an empfindlichen elektronischen Geräten zu vermeiden.
Freie Kühlung, eine Abhängigkeit von den klimatischen Bedingungen :
Freie Kühlung ist eine interessante Lösung, um den Energieverbrauch für die Kühlung zu reduzieren, indem die Außenluft direkt genutzt wird, wenn es die Wetterbedingungen erlauben. Dies führt zu einer verbesserten PUE (Power Usage Effectiveness ) und niedrigeren Betriebskosten.
Die Wirksamkeit der Kühlung hängt jedoch stark von den klimatischen Eigenschaften des Standorts des Rechenzentrums ab. In Regionen, in denen die Außentemperaturen den größten Teil des Jahres über zu hoch sind, ist derBeitrag der freien Kühlung begrenzt und es müssenandere Kühlsysteme integriert werden, um die Kontinuität des Dienstes zu gewährleisten.
Darüber hinaus erfordert dieses Verfahren dieInstallation von fortschrittlichen Filtersystemen, um das Eindringen von Partikeln und Verunreinigungen in die Computerräume zu verhindern, was die Umsetzung komplexer machen kann.
Adiabatische Kühlung, ein zu beachtender Wasserverbrauch :
Die adiabatische Kühlung stellt eine Alternative dar, die Energieeffizienz mit einer Senkung der Betriebskosten verbindet. Dieses System basiert auf derVerdunstung von Wasser zur Kühlung der Umgebungsluft und bietet eine interessante Leistung, insbesondere in trockenen Umgebungen, in denen derKühleffekt optimiert wird.
Sein Hauptvorteil ist sein niedriger Energieverbrauch, der ihn zu einer attraktiven Lösung zur Reduzierung des CO2-Fußabdrucks von Rechenzentren macht.
Diese Technologie ist jedoch auf dieVerwendung von Wasser angewiesen, was Fragen hinsichtlich der Verwaltung der Wasserressourcen aufwirft, insbesondere in Regionen, in denen Wasserbeschränkungen gelten.
Darüber hinaus sinkt die Wirksamkeit bei hoherLuftfeuchtigkeit, was den Einsatz in bestimmten geografischen Gebieten einschränkt.
Vergleichende Tabelle

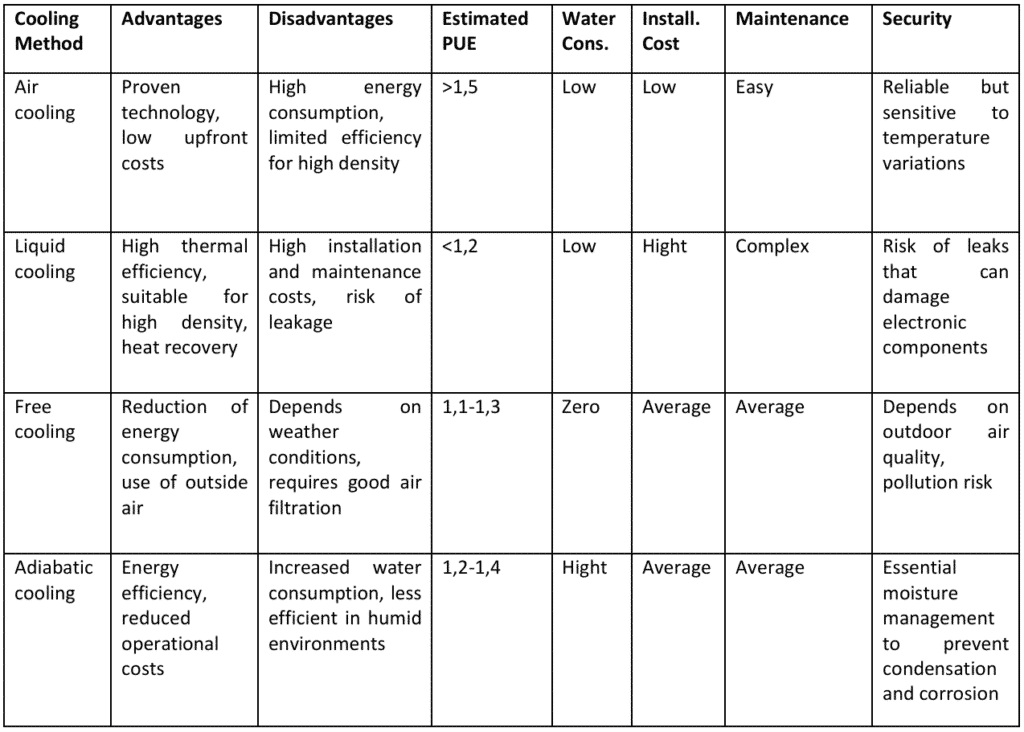

Die folgende Tabelle fasst die Hauptmerkmale der verschiedenen Kühlmethoden zusammen:
Kurz gesagt, jede Kühlmethode stellt ein Gleichgewicht zwischen Leistung, Kosten und betrieblichen Einschränkungen dar. Die Wahl der optimalen Lösung hängt von den spezifischen Anforderungen des Rechenzentrums, den Umweltbedingungen und den Zielen in Bezug auf Nachhaltigkeit undEnergieeffizienz ab.
Optimierung der Kühlung von Rechenzentren mit EOLIOS
Ein umfassender Ansatz für eine optimierte Kühlung von Rechenzentren
DieOptimierung von Kühlsystemen ist eine Schlüsselfrage für moderne Rechenzentren, in denenEnergieeffizienz und Wärmemanagement einen direkten Einfluss auf die Betriebskosten, die Nachhaltigkeit der Infrastruktur und dieUmweltbelastung haben.
Umdie Leistung der Anlagen zuverbessern, unterstützt EOLIOS die Akteure des Sektors mit einem integrierten Ansatz, der auf fortschrittlichen Tools der numerischen Simulation wie CFD (Computational Fluid Dynamics) basiert.
Diese Technologieanalysiert undoptimiert die Wärmeableitung innerhalbvon Computerräumen sowie dieWärmeabfuhr nach außen und sorgt so für eine effizientere und sicherere Kühlung.
Reduzierung des Energieverbrauchs durch Optimierung des Wärmeflusses
Einer der wichtigsten Hebel zur Verbesserung derEnergieeffizienz von Rechenzentren ist dieOptimierung der Luft- und Wärmeströme innerhalbder IT-Räume. Ein schlechtes Management der Luftströme kann zu überhitzten Bereichen führen, die einen übermäßigen Energieverbrauch erfordern, um diese thermischen Ungleichgewichte zu kompensieren.
EOLIOS führt interne CFD-Studien durch, um die Luftzirkulation genau zu kartieren undIneffizienzen in den Kühlsystemen zuidentifizieren.
Auf der Grundlage dieser Analysen können verschiedene Maßnahmen ergriffen werden:
-
Optimierung der Warm- und Kaltgänge, um die Rezirkulation der warmen Luft zu begrenzen und die Verteilung der Kühlung zu verbessern.
-
Verbesserung der Lage der CRAC- und CRAH-Einheiten entsprechend dem tatsächlichen Bedarf an IT-Ausrüstung.
-
Identifizierung von Hotspots und Empfehlungen zu deren Minderung durch eine bessere Luftstromführung.
-
Integration von Lösungen zur Luftbegrenzung, wie z.B. physische Trennwände zwischen Warm- und Kaltgängen oder perforierte Böden für eine bessere Verteilung der Kühlung.
Diese Maßnahmen können den Stromverbrauch von Klimaanlagen erheblich reduzieren, indem sie die Kühlungseffizienz maximieren und gleichzeitig die thermische Überlastung von IT-Geräten begrenzen.
Dissipation der internen Wärme durch CFD-Simulation
In einem Rechenzentrum muss die von den Servern erzeugte Wärme effizient abgeführt werden, um eine stabile Temperatur aufrechtzuerhalten und das Risiko von Ausfällen zu vermeiden.
EOLIOS führt interne CFD-Simulationen durch, die den Wärmefluss und die thermischen Gradienten innerhalb der Computerräume detailliert darstellen.
Diese Analysen liefern ein tiefgreifendes Verständnis des thermischen Verhaltens von Infrastrukturen und ermöglichen dieOptimierung mehrerer Schlüsselaspekte:
-
Reduziert die Rezirkulation von warmer Luft, die sich negativ auf dieKühleffizienz auswirkt.
-
Validierung und Optimierung von Kühlsystemen, indem verschiedene Szenarien vor der Implementierung virtuell getestet werden.
-
Verbesserung der Leistung von Luftbehandlungsgeräten durch Anpassung ihrer Konfiguration für eine gleichmäßigere Wärmeableitung.
DieVerwendung von CFD-Simulationen gewährleistet, dass Entscheidungen auf der Grundlage genauer und zuverlässiger Daten getroffen werden, wodurch die Energiekosten gesenkt und gleichzeitig die Zuverlässigkeit und Sicherheit der IT-Infrastruktur verbessert werden.
Wärmeableitung nach außen und Umweltauswirkungen
DieAbfuhr der von Rechenzentren erzeugtenWärme ist nicht auf die interne Verwaltung der IT-Räume beschränkt. Sobald die Wärme den IT-Geräten entzogen wurde, muss sie effektiv nachaußen abgeleitet werden, um einen Wärmestau zu vermeiden, derdie Leistung der Kühlsystemebeeinträchtigen könnte.
Illustration der Wärmeabgabe von Dachsystemen eines Rechenzentrums
EOLIOS führt externe CFD-Simulationen durch, umdie Wärmeableitung der Infrastruktur unter Berücksichtigung mehrerer Umweltfaktoren zuoptimieren:
-
Untersuchung der Wärmeabgabe an die Außenumgebung, um Wärmestaus um die Gebäude herum zu vermeiden.
-
Optimierung der Platzierung von Wärmetauschern und Kühlaggregaten, umdie Wärmeverteilung zu verbessern und die Auswirkungen auf die Belüftungssysteme zu begrenzen.
-
Analyse der Außenluftströme, um Rezirkulationseffekte zu minimieren und die Effizienz von passiven Kühlsystemen wie der freien Kühlung zu maximieren.
Durch die Integration dieser CFD-Analysen in die Planung und denBetrieb von Rechenzentren können die Umweltauswirkungen der Anlagen reduziert und gleichzeitig die thermische Gesamteffizienz verbessert werden.
Sicherung der Infrastruktur durch fortschrittliches Wärmemanagement
Über die bloße Verbesserung der Energieeffizienz hinaus ist die thermische Sicherheit ein wichtiges Thema in Rechenzentren. Ein ineffizientes Kühlungsmanagement kann zu Ausfällen, Datenverlust und kostspieligen Betriebsunterbrechungen führen.
EOLIOS integriert die thermische Sicherheit als einen Schlüsselparameter in seine CFD-Studien, um Risiken im Zusammenhang mit Fehlfunktionen von Kühlsystemen zuantizipieren und zu verhindern. Dank präziser Simulationen ist es möglich, :
-
Identifizieren Sie potenzielle Fehlerquellen, die mit Temperaturschwankungen verbunden sind.
-
Bewerten Sie die Auswirkungen einer Fehlfunktion eines Kühlsystems, um geeignete Redundanzlösungen zu implementieren.
-
Optimierung des Luftstrom-Managements bei einem Teilausfall, umeinen schnellen Temperaturanstieg der Geräte zuvermeiden.
Diese Analysen ermöglichen es den Betreibern von Rechenzentren, eine vorausschauende Sicht auf thermische Risiken zu erhalten und proaktive Managementstrategien zu implementieren, um die Kontinuität des Dienstes und den Schutz kritischer Geräte zu gewährleisten.
Auf dem Weg zu leistungsfähigeren und nachhaltigeren Rechenzentren
Mit einem Ansatz, der Energieanalysen, interne und externe CFD-Simulationen und Sicherheitsoptimierung kombiniert, unterstützt EOLIOS die Industrie auf dem Weg zu effizienteren und nachhaltigeren Kühllösungen.
Durch die Integration dieser fortschrittlichen Engineering-Tools bereits in der Entwurfs- oder Betriebsphase können Sie :
-
Reduzierung des Energieverbrauchs und Verbesserung des PUE-Werts der Infrastruktur.
-
Optimieren Sie die Anordnung der Kühlgeräte, um deren Effizienz zu maximieren.
-
Begrenzung der Umweltauswirkungen von Abwärme durch Kontrolle der Wärmeabfuhr.
-
Erhöhung der Sicherheit der Anlagen durch Antizipation von thermischen Ausfällen.
Diethermische Optimierung von Rechenzentren ist nicht mehr nur eine Frage der Technologie. Dank der CFD-Studien und desFachwissens von EOLIOS können die Betreiber ihr Wärmemanagement in einen Effizienz- und Leistungshebel verwandeln, der einen optimalen und sicheren Betrieb ihrer IT-Infrastrukturen gewährleistet.
