Simulation und Optimierung von Wärmeverteilungssystemen – Data Center
Simulation et optimisation des panaches thermiques - Data Center
Jahr
2025
Kunde
NC
Lokalisierung
Paris
Typologie
Data Center
Benötigen Sie ein Gutachten?
Thermische und lufttechnische Optimierung des technischen Bereichs eines Datenzentrums
Allgemeines Problem und thermo-lufttechnischer Kontext
Der technische Bereich am Boden des von EOLIOS untersuchten Datenzentrums umfasst Luftkühler, Generatoren und Transformatoren in einer maskierten städtischen Umgebung, in der sich aufgrund der Abgeschlossenheit und der Wechselwirkung zwischen Ableitungen und Ansaugungen eine thermische Rezirkulation bilden kann. Das Hauptziel ist die Stabilisierung der Lufttemperatur am Eingang der Wärmetauscher unddie Homogenisierung der Geschwindigkeitsfelder an der Ansaugseite, um die Robustheit unter schwierigen Bedingungen (ungünstige Winde, hohe Lasten) zu erhöhen und gleichzeitig die Rückströmung von Schwaden zu den Maschinen zu begrenzen. Die Einführung von Abschirmungen, wie z.B. Abdeckungen und Filterelementen, wie z.B. Lamellen, ist ein Teil der untersuchten Hebel, um die Rückkopplungen zu unterbrechen und eine günstigere Luftzufuhr zu den Wärmetauschern zu leiten.
Neben den Geräten selbst spielen die Morphologie des Standorts und das Vorhandensein von Hindernissen in der Nähe (Mauern, benachbarte Gebäude, periphere Racks) eine entscheidende Rolle. Sie können Zonen niedriger Geschwindigkeit, seitliche Rezirkulationen oder Wirbelschleppen erzeugen, die lokal warme Luft in die Umgebung der Lufteinlässe einleiten. Die Studie stellt diese Effekte in eine „Hauptwind-/Umkehrwind“-Lesart, um die Richtungsempfindlichkeit des Systems zu qualifizieren und sicherzustellen, dass die gewählten Lösungen in einem realistischen Bereich von Wetter- und Betriebsbedingungen wirksam bleiben.
EOLIOS ist ein führender Anbieter von externen CFD-Simulationen für Rechenzentren. Unsere Studien basieren auf der Erfahrung von Messkampagnen unter realen Bedingungen und von mehr als 100 simulierten Standorten weltweit.
Beginn des EOLIOS-Prozesses: Standortprüfung im Dienste der CFD
Thermografische Messungen und erste Hypothesen zum Wärmekreislauf
Die Prüfung vor Ort ergab lokale Rezirkulation um einige Luftkühler, ein Ungleichgewicht der gemessenen Temperaturen zwischen zwei technischen Räumen sowie einen Luftkühler mit zu geringem Durchfluss.
Diese Indizien bestätigen dieHeterogenität der Durchmischung und die Bedeutung einer gezielten Behandlung empfindlicher Bereiche und der Flugbahnen von Rauchfahnen. Die Messkampagnen (Windmessung, Rauchgas, Wärmebildkamera) zeigen auch die Auswirkungen derBodenbelegung und der Masken auf die Ausbreitung der heißen Ableitungen. Diese Elemente wurden verwendet, um die Modellierung zu kalibrieren, die CFD-Schnitte zu positionieren und die Abschwächungen zu priorisieren, die den größten Nutzen bei den geringsten Auswirkungen auf den Betrieb bringen können.

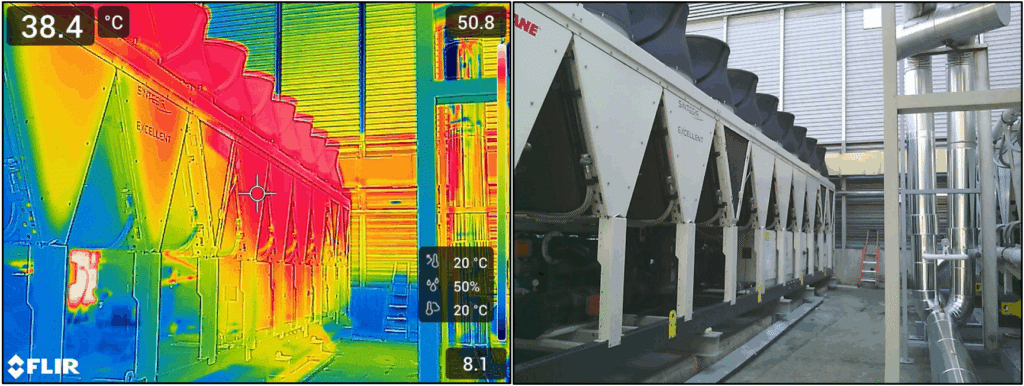

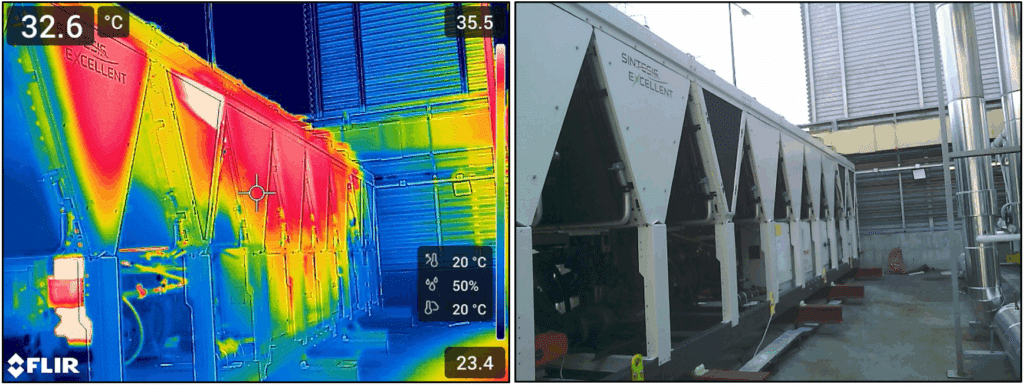

Die thermografischen Aufnahmen zeigen deutlich, dass es um einige Luftkühler herum zu einer Rezirkulation von heißer Luft kommt (thermische Rückkopplung). Die IR-Bilder zeigen warme Halos und thermische Zungen, die sich an den hellen Abdeckungen entwickeln, was auf eine Absenkung der Schwaden und eine teilweise Wiederansaugung durch die benachbarten Wärmetauscher hindeutet. In der unmittelbaren Nähe von Kondensatoren und Luftkühlern steigt die scheinbare Temperatur an und dehnt sich in Strömungsrichtung aus, was auf eine unzureichende Verdünnung der Ableitungen und eine Rezirkulation auf kurzen Wegen hindeutet. Das Phänomen wird noch verstärkt, wenn der ankommende Wind auf Seitenwände oder Wände trifft, wodurch Zonen mit niedriger Geschwindigkeit und Wirbelschleppen entstehen, die die warme Luft an den Lufteinlässen einfangen.
Neben den Emissionen der Maschinen trägt auch die Morphologie des technischen Bereichs am Boden zu dieser Anhäufung bei: überfüllte Umgebungen, partielle Abdeckungen, die die Strahlen ablenken, ohne sie aus der Ansaugzone zu heben, Kabelverlegungen und Netzwerke, die die freien Querschnitte verringern und Luftschatten erzeugen. Bei bestimmten Windverhältnissen führen diese Hindernisse zu lokalen Schleifen und Wandeffekten, die den Wärmeabfluss verzögern, die Koaleszenz von Schwaden begünstigen und den Temperaturanstieg am Fuß des Gerätes verstärken. All diese Feststellungen erklären die thermografisch erfasste Übertemperatur um die Luftkühler und rechtfertigen gezielte Ablenkungs- und Filtermaßnahmen (durchgehende Abdeckungen, gerichtete Lamellen), um die Schleifen zu unterbrechen, die Luftströme zu entflechten und die Ansaugluft zu reinigen.
Die Thermographie zeigt eine ausgeprägte thermische Rückkopplung, die direkt mit der eingeschlossenen Konfiguration der Luftkühler zusammenhängt. Das Vorhandensein einer Rückwand wirkt als reflektierende Wand, die die Ausbreitung begrenzt und die heiße Wolke stromaufwärts abstößt. Durch den einfallenden Wind wird der Strahl teilweise an die Wand gedrückt (Wandeffekt), die Grenzschicht wird dicker, die Geschwindigkeiten sinken und es kommt zu einer Umkehrung der Strömung am Fuß der Maschinen. Die Isothermen werden in der Nähe der Wand und der Abdeckungen enger, was auf eine unzureichende Verdünnung und einen Rückfluss der Kalorien zu den Ansaugungen hindeutet.
Diese Topologie erklärt die höheren scheinbaren Temperaturen, die bei der IR-Bildgebung um diese Einheiten herum festgestellt wurden, und die Tatsache, dass trotz nominaler Ausstoßrate heiße Taschen bestehen bleiben. Sie rechtfertigt gezielte Ablenkungs- und Filtermaßnahmen (besser angeschlossene kontinuierliche Abluftkapseln, gerichtete Ventilatoren, Erhöhung oder Phasenverschiebung der Abluft ), um die Rezirkulationsschleife zu unterbrechen, das Aufheizen der Umgebung zu beschleunigen und die Fahnen von den an die Wand gelehnten Lufteinlässen zu dekorrelieren.
Die Entscheidungen der EOLIOS-Teams bei der Aufteilung des Gebiets, um die Kommunikation mit den Kunden zu erleichtern.

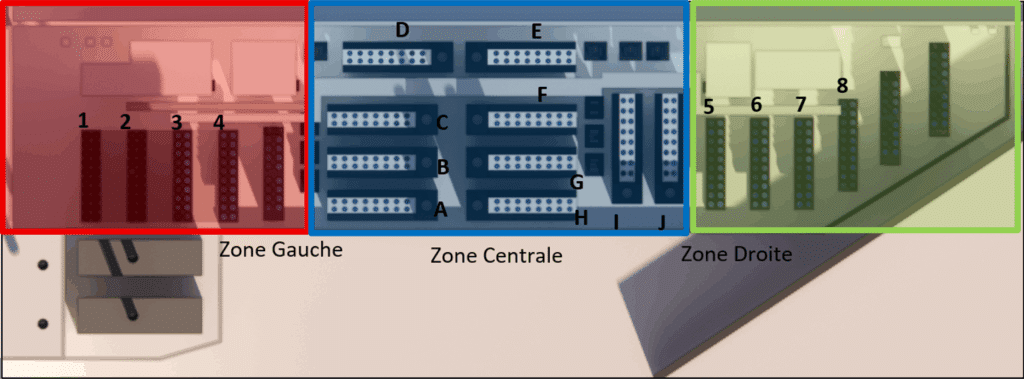

Der Umfang umfasst den technischen Bodenbereich, der in drei funktionale Bereiche unterteilt ist – linker Bereich, mittlerer Bereich und rechter Bereich – um die unterschiedliche Windexposition, die Nähe zu den Wänden und die unterschiedlichen Ansauglogiken der einzelnen Einheiten zu reflektieren. Der Bestand umfasst 11 Chiller, 8 Generatoren und 10 Transformatoren, wobei im rechten Bereich bereits Abdeckungen vorhanden sind und die meisten Maschinen mit Düsen ausgestattet sind. Die Konfiguration der Lüftungsöffnungen an den GEs, die sich an der Außenseite befinden, wurde integriert, um die Schwaden abzulenken und zu verhindern, dass sie von den benachbarten Luftkühlern verschluckt werden.
Diese Strukturierung des Standorts, zusammen mit der Berücksichtigung des vorhandenen Zubehörs, garantiert eine getreue Darstellung der tatsächlichen Belastungen und ermöglicht einen aussagekräftigen Vergleich der Szenarien: Sie ermöglicht die genaue Lokalisierung der empfindlichsten Bereiche, die Priorisierung der Wechselwirkungen (Ableitungen/Absaugungen/Masken) und die gezielte Behandlung dort, wo sie am wirksamsten ist. Sie erleichtert auch die Phasierung von Maßnahmen und die Definition von Kontrollpunkten im Betrieb (Qualität der Zuluft, Homogenität der Absaugung), so dass die in der Studie validierten Verbesserungen mit minimalen Auswirkungen auf die Aktivitäten des Standorts umgesetzt und überwacht werden können.
CFD-Ansatz und analytischer Rahmen für die CAD-Modellierung des externen Standorts des Rechenzentrums

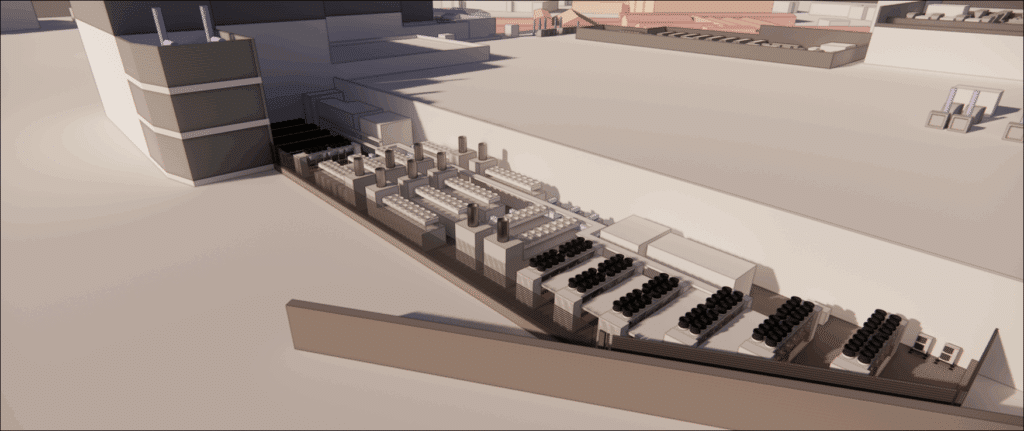

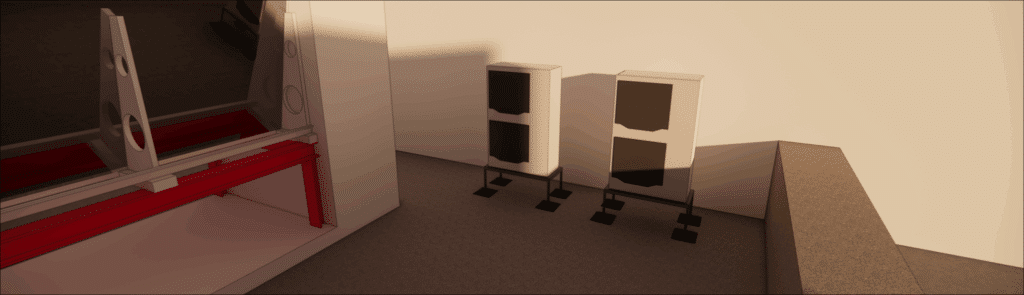

3D-Modellierung, angepasst an die CFD des Standorts
Der Ansatz beruht auf einer externen thermo-lufttechnischen CFD, die aus einem detaillierten 3D-Modell des technischen Bereichs erstellt wird, das die tatsächliche Geometrie, Hindernisse und Schutzvorrichtungen (Abdeckungen, Lüftungsschächte), Plenum- und Abluftvolumen sowie Randbedingungen (Wände, benachbarte Gebäude, Hilfsgeräte) enthält. Das Modell wird für die Simulation vorbereitet: CAD-Reinigung, Vereinfachung von nicht-einflussreichen Details und lokale Verfeinerung des Netzes an Lufteinlässen, Abluftkanälen undUmschließungszonen. Das Rechengebiet wurde erweitert, um die Nachströmungen in mittlerer Entfernung und die Nachlaufeffekte zu erfassen, und es wurden repräsentative Windbedingungen (Inzidenz, Intensität, Standortrauhigkeit) angewandt, um die maskierte städtische Umgebung genau zu reproduzieren. Diese Vorbereitung gewährleistet eine konsistente physikalische Basis, die mit einer angemessenen Rechenzeit für die Iteration der Lösungen vereinbar ist.

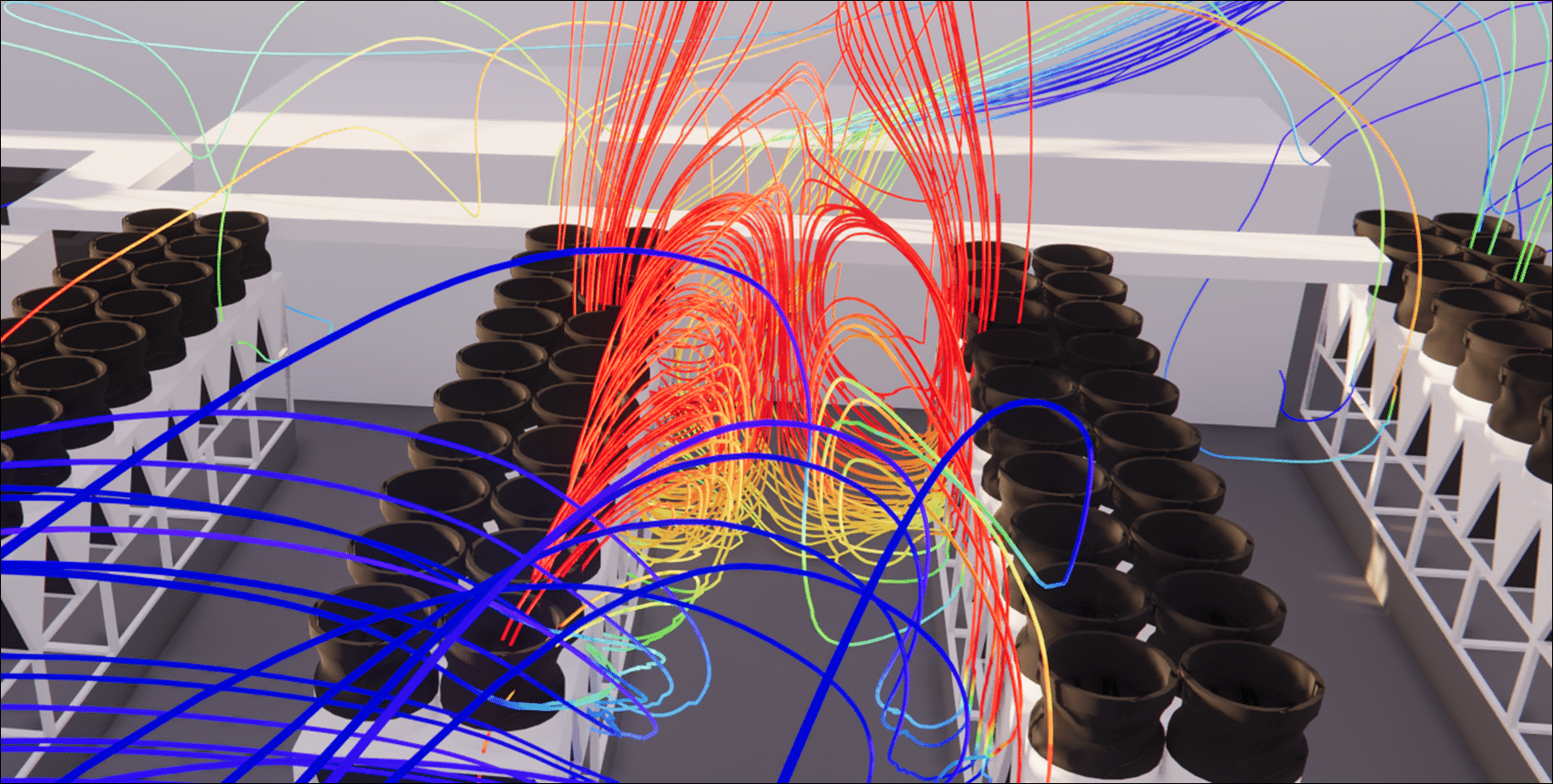

Die Wiedergabe bevorzugt eine qualitative Lesart an der Ansaugseite der Luftkühler durch Geschwindigkeitsebenen, Temperaturebenen, Stromspuren/-linien und Isoflächen, was die Identifizierung von Rückkopplungsmechanismen und die Qualifizierung der Eingangsluftqualität ohne Inflation von Zahlen ermöglicht. Schnitte werden bei der Ansaughöhe und in Bodennähe positioniert, um Bereiche mitstehender Luft aufzuzeigen, während Partikelschichten von den Ableitungen und Generatoren injiziert werden, um die Flugbahnen und die Rückkehr von Schwaden zu visualisieren. Besondere Aufmerksamkeit wird den Zwischenräumen zwischen den Geräten, den Rändern der Abdeckungen und den Bereichen mit niedriger Geschwindigkeit gewidmet, wo die meisten Rezirkulationen entstehen; die Analyse kombiniert dann die Homogenität der Ansaugung, den Grad der Rezirkulation (niedrig / mittel / hoch) und die Stabilität der Strömungen, um die Wahl der Ablenkungs- und Filtermaßnahmen zu erleichtern.
Nutzung eines Standort-Audits zur genaueren Modellierung der Modelle
Das von EOLIOS erstellte Modell basiert auf der Architektur, die bei der Prüfung festgestellt wurde, und berücksichtigt die Besonderheiten desBodens – partielle Abdeckungen, Düsen, Ausrichtung der Fenster an der Außenseite der GE, Nutzhöhen, Achsabstände, Abschirmungen und Hindernisse an den Rändern. Diese Übersetzung des realen Standorts in ein 3D CFD-Modell wird von einer CAD-Vorbereitung und einer Vernetzung mit Verfeinerungen an Lufteinlässen, Auslässen und Einschließungszonen begleitet, sowie von einer Kalibrierung der Randbedingungen, die mit dem lokalen Kontext übereinstimmen(Rauheit des Standorts, repräsentative Windinzidenzen,thermische Emissionswerte und Betriebszustände). Das Ziel ist nicht, einen theoretischen Zwilling zu produzieren, sondern ein physikalisch glaubwürdiges Modell, das in der Lage ist, dieStrömungs- und Rezirkulationsmechanismen zu reproduzieren, die die Qualität der Eingangsluft bestimmen.
Die Audit-Schleife ↔ Modell ermöglicht es dann, die thermographischen undwindmesserischen Feststellungen vor Ort iterativ mit den CFD-Karten zu vergleichen, die Eingangsannahmen anzupassen (Öffnungszustände, Selektivität/Druckverluste der Lamellen, Entlastungskoeffizienten, lokale Rauheiten, Ventilatorenkurven) und schließlich das Vertrauensniveau des Modells zu qualifizieren, um die Entscheidung zu unterstützen. Verbleibende Abweichungen werden durch Sensitivitätstests analysiert und, wenn nötig, durch gezielte Anpassungen des Netzes oder der simulierten Betriebsparameter korrigiert, bis eine solide Konvergenz bei den Stromlinien, derHomogenität der Ansaugung und den Rezirkulationsniveaus erreicht ist. Der Nutzen ist zweifach: eine Darstellung, die in der Realität verankert ist, und ein operatives Leseraster für die Teams, in dem jedes Szenario im Hinblick auf seineAuswirkungen, Handlungsprioritäten und Umsetzbarkeit lesbar ist.
Abbildung - Temperatur- und Druckverlauf in einem hyperskalierten Rechenzentrumsraum
Verschiedene Szenarien wurden untersucht, um die bestmögliche Lösung zu finden.
Überblick über die Szenarien der CFD-Studien
Es wurden vier repräsentative Konfigurationen untersucht:
- Die Referenz ohne Haube,
- Die Einrichtung von Auffangbecken auf der linken Seite,
- Die Kombination von Abdeckungen und Lamellen zwischen GE und Luftkühlern,
- Und eine gezielte Optimierung des rechten Bereichs durch Ausgleich der Abflüsse.
Diese stufenweise Entwicklung ermöglicht es, deninkrementellen Beitrag jeder einzelnen Maßnahme zu messen – zuerst die Abdeckungen, dann die Lamellen, schließlich die Verteilung der Ableitungen auf der rechten Seite -, indem ihre eigenen Effekte isoliert und ihre Synergien überprüft werden. Sie bietet einen stabilen Vergleich unter verschiedenen Windverhältnissen und Lastzuständen, bestätigt die Nachhaltigkeit der Gewinne (keine bloße Verschiebung des Problems) und liefert einen klaren Entscheidungspfad: zuerst werden die eingeschlossenen Bereiche und die am stärksten strukturierende thermische Rezirkulation behandelt, dann wird dieHomogenität der Ansaugung verfeinert und schließlich werden die verbleibenden Gradienten durch eine gezielte Optimierung geglättet. Auf diese Weise werden Vorteile erzielt, die während des Betriebs aufrechterhalten werden können, ein gutes Verhältnis zwischen Wirkung und Komplexität aufweisen und nur geringe Auswirkungen auf den laufenden Betrieb haben.

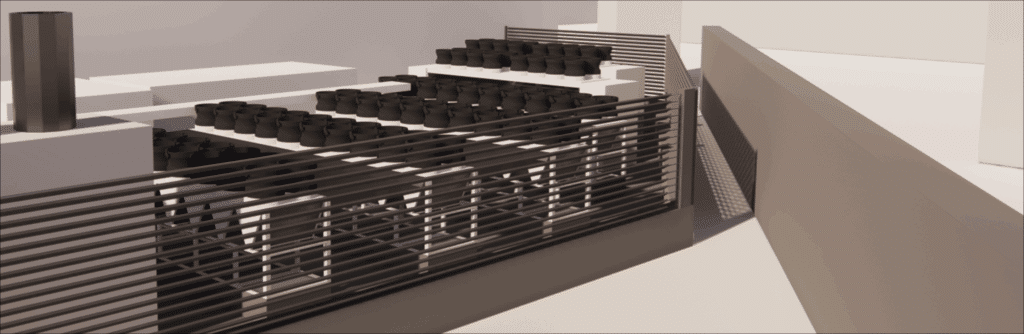

Die Die Lüftungsschächte dienen als Luftpuffer, filtern die seitlichen Wechselwirkungen zwischen GE und Luftkühlern und leiten kühlere Luft zu den Wärmetauschern; die Optimierung des Luftstroms und der Luftverteilung ist ein wichtiger Faktor, um die Luftqualität zu verbessern. Die rechte Reihe mit der Verteilung der Ableitungen (abwechselnd Module mit höheren und niedrigeren Emissionen) zielt auf einegleichmäßige Belastung und die Desynchronisierung der Strahlen ab, um lokale Fokussierungen zu begrenzen. Dadurch wird die Luftqualität am Boden verbessert, die Anfälligkeit für Umkehrwinde verringert, die Widerstandsfähigkeit der Kühlung erhöht und die Wartung durch besser erkennbare Strömungsfelder vereinfacht.
Variante des Ausgleichs der Wärmeerzeugung innerhalb der Luftkühler

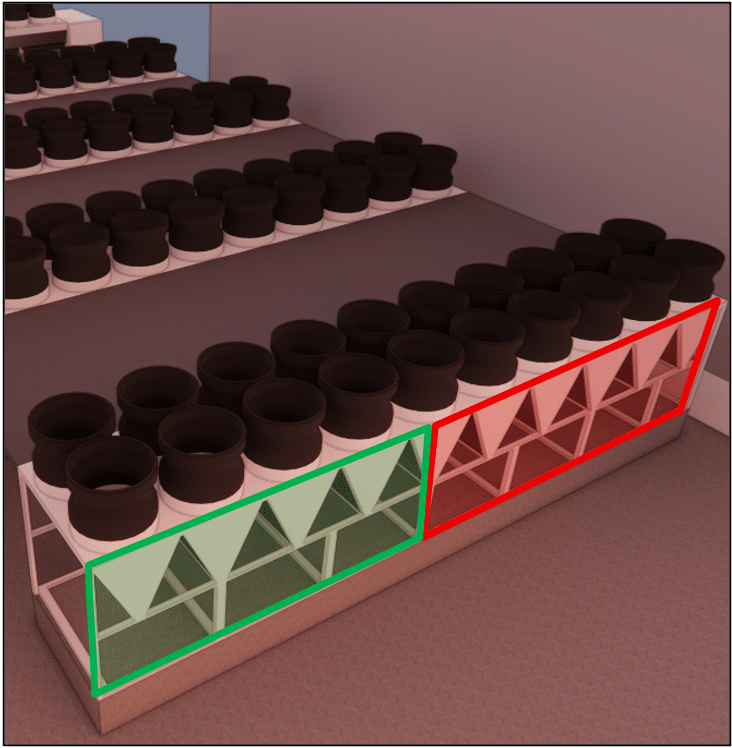

Verteilung der Wärmeerzeugung innerhalb eines Chillers in grün, 1/3 der Leistung wird erzeugt. über die Luft zurückgewonnen wird, und in Rot die 2/3 der Leistung wird von der Luft aufgenommen. Dies hat zur Folge, dass sich die hohen Wärmeerzeugungen in der Nähe der Wand konzentrieren.
Eine Möglichkeit, die Rezirkulation von Wärme zu reduzieren, besteht darin, die Chillerabwechselnd zu positionieren, umdie Wärmeerzeugung zu optimieren.
Eine solche Konfiguration wird daher später untersucht, wenn die Abdeckungen positioniert werden, und zwar nur im rechten Bereich.
Ergebnisse der CFD-Studien: Innovationen und nachhaltige Lösungen für die Optimierung der Kühlung eines Rechenzentrums
Linker Bereich - Untersuchung der Ansaugtemperaturen von Luftkühlern

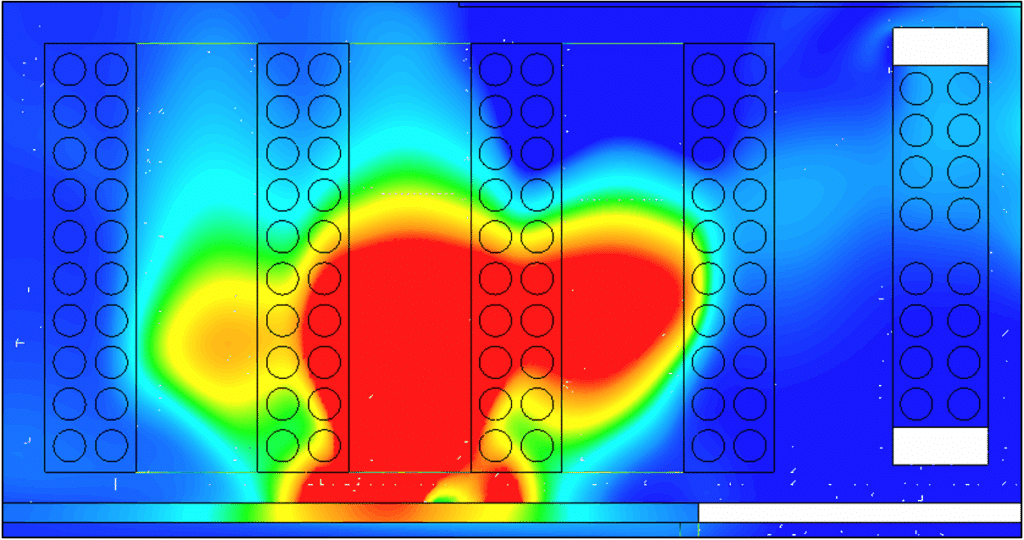

In der Referenzkonfiguration sind die Schleifen am Fuß der Geräte deutlich zu erkennen: Die ausgestoßenewarme Luft wird durch nahegelegene Hindernisse abgebremst, bleibt in Kontakt mit den Ansaugungen und verschlechtert die Luftqualität am Eingang der Luftkühler. Die Stromlinien zeigen Ansaugkürzungen und Bereiche mit niedriger Geschwindigkeit, die heiße Taschen an den Gittern stabilisieren, besonders bei bestimmten Windverhältnissen und in der Nähe der Wände. Dennoch bleiben lufttechnische Schatten an den Rändern der Anlagen bestehen, wo die Strömung nicht ausreichend energetisiert wird und eine Restheterogenität beibehält.
DieHaubensorgen für die Hauptablenkung der Abluft, während die Lamellen als Luftpuffer fungieren, die seitlichen Wechselwirkungen filtern und die kühlere Luft zu den Lufteinlässen leiten. Die Temperaturpläne und die Strömungsspuren zeigen eine deutliche Reduzierung der Rezirkulation, eine Dekorrelation zwischen Abluft und Ansaugung und eine Homogenisierung der Annäher ungsgeschwindigkeiten an den Wärmetauschern. Der qualitative Eindruck ändert sich von einem hohen Grad an thermischer Rezirkulation zu einem niedrigen Grad im größten Teil des Sektors, mit einer noch spürbaren Empfindlichkeit an den freien Rändern, die mit demBetrieb vereinbar ist und durch eine aufmerksame Steuerung bei ungünstigen Windverhältnissen kontrolliert werden kann.

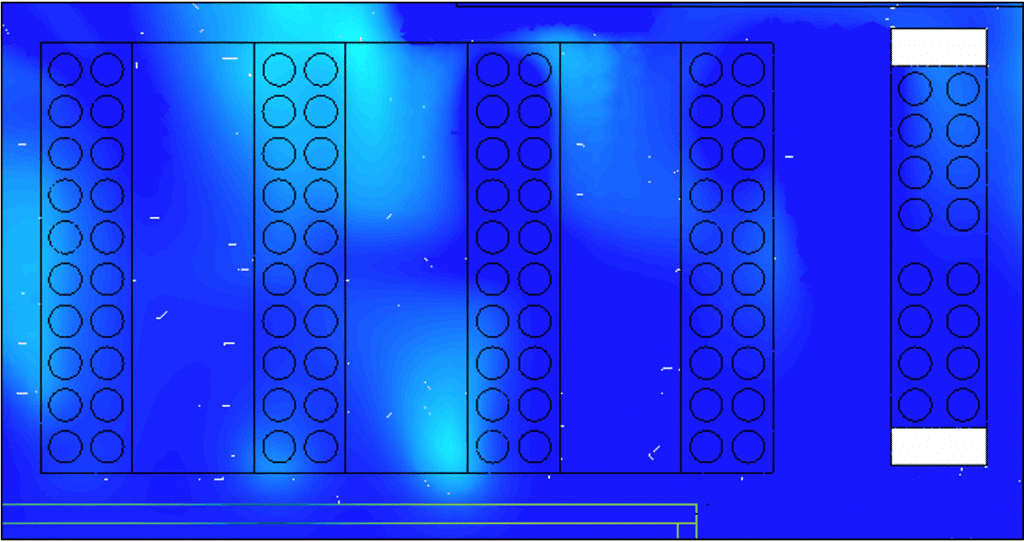

Vergleich der Temperaturpläne vor und nach der EOLIOS-Optimierung

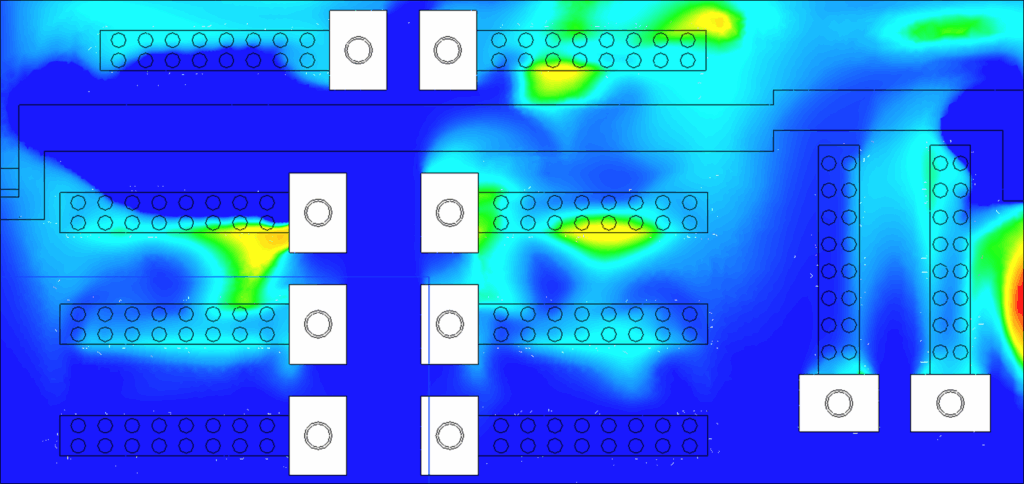

Zentrale Zone - Untersuchung der Wärmeabfuhr an den Generatoren
Der zentrale Bereich ist weniger anfällig für das Phänomen der thermischen Rezirkulation. Die Vermischung um die Generatoren herum schafft ein energiereicheres Austauschvolumen, das die Haupteinleitungen effektiv von den benachbarten Ansaugungen abkoppelt und eine schnelle Verdünnung der Schwaden begünstigt. Bei vorherrschenden Winden passen sich die Strömungslinien der lokalen Morphologie an – Strömungskorridore, seitliche Freiräume, Absätze -, was die Bildung von Gebieten mit anhaltend niedrigen Geschwindigkeiten einschränkt. Die Luftgeschwindigkeitspläne zeigen stabile und gut erkennbare Flugbahnen mit kontrollierten Gradienten an den Lufteinlässen.
Unter diesen Bedingungen bleibt die Rezirkulation moderat, was bestätigt, dass sich die Prioritäten auf die Enden des technischen Bereichs konzentrieren müssen, wo dieEnge und die Wandeffekte zu stärkeren Rückströmungen führen. In der Mitte ist daher eine reduzierte Behandlung angebracht: Aufrechterhaltung einer homogenen Durchmischung, Überwachung der freien Ränder und punktuelle Überprüfung bei Umkehrwinden oder vorübergehenden Maschinenbetriebszuständen. Diese minimalistische Kalibrierung garantiert die lufttechnische Kohärenz des Sektors und bewahrt gleichzeitig die Flexibilität des Betriebs und die einfache Wartung.

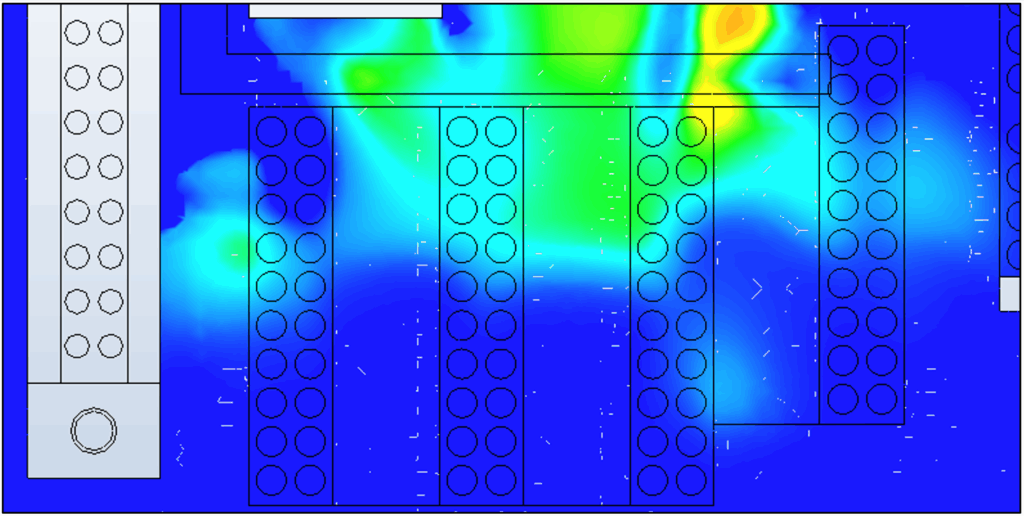

Rechter Bereich - Untersuchung der Wärmeverteilung auf der Saugseite von Luftkühlern
Der rechte Bereich weist in der Ausgangskonfiguration eine heterogene Ansaugung mit stärkerer thermischer Rückkopplung auf, insbesondere in der Nähe von harten Punkten (Wände, Schirme und Querschnittsänderungen). Die Abdeckungen bieten einen ersten Vorteil, indem sie den Ringschluss senken und die Flugbahn der Rauchfahnen erhöhen, was die Abkürzung der Ansaugung zu den Lufteinlässen verringert. DieOptimierung durch Rebalancing des Aus stoßes – basierend auf demWechsel zwischen Modulen mit mehr und weniger Emissionen und der Desynchronisation der Jets – vereinheitlicht die Belastung und stabilisiert die Felder auf derAnsaugseite.
Je nach Sektor ist eine deutliche Verringerung der thermischen Rezirkulationszonen festzustellen, wobei jedoch am Rand noch Reststreifen vorhanden sind, die bei extremen Windepisoden Aufmerksamkeit erfordern. Diese Restmengen werden durch eine aufmerksame Steuerung (Öffnungsstatus, Startsequenzen) und, falls erforderlich, durch leichte Betriebseinstellungen behandelt, um eine lokale Rückkehr zu verhindern. Die Anlage ist widerstandsfähiger, die Luftqualität am Eingang stabilisiert sich und die Wartung wird durch homogenere und vorhersehbarere Strömungsfelder erleichtert.
EOLIOS Engineering Expertise in der Lösung von thermisch-aeraulischen Problemen in Rechenzentren
Empfehlungen für jedes Projekt
EOLIOS konnte aufgrund seiner Erfahrung in der numerischen Simulation und insbesondere in der externen Simulation von Datenzentren verschiedene Lösungen vorschlagen, die dem Projekt angepasst sind, um das Phänomen der Schleifenbildung zu mildern. Es wurden leicht zugängliche und kostengünstige Lösungen wie eine neue Anordnung der Systeme oder die Installation von Abdeckungen in Betracht gezogen. Es wurden auch kostspieligere Lösungen diskutiert, wie z.B. die Schaffung vonAbluftöffnungen, um die Fahnen in die Höhe zu befördern. Nach Rücksprache mit unserem Kunden wurden einige Lösungen für eine weitere CFD-Studie ausgewählt. Die ausgewählten Lösungen wurden streng simuliert. Sie ermöglichten es, die Ansaugtemperaturen der Systeme erheblich zu senken und damit deren Effizienz zu steigern. Aufgrund der Ergebnisse und der Kosten wurde ein Design mit einer neuen Anordnung der Systeme und der Installation von Abdeckungen an den Kühlaggregaten gewählt.
Die detaillierte Analyse der verfügbaren Kühlleistung ermöglichte es auch, die Vorteile jeder Lösung genau zu quantifizieren, was eine klare Bewertung der Auswirkungen auf die Leistung der Kühlsysteme ermöglicht.
Mit Hilfe dieser Studie konnte EOLIOSdas Design der Dachsystemeoptimieren. Diese Optimierung wird das Risiko von Systemausfällen und Leistungsverlusten bei großer Hitze reduzieren. Darüber hinaus wird das Design die jährlichen Energiekosten für den Betrieb der Kühlsysteme reduzieren. Eine weitere Studie würde auch dieEinsparungen durch das optimierte Design beziffern.
Weitere Informationen zu diesem Thema :
Videozusammenfassung der Studie
Zusammenfassung der Studie
Die von EOLIOS Engineering durchgeführte Studie konzentriert sich auf diethermische Optimierung von Hyperscale-Rechenzentren unter Verwendung von CFD-Simulationen (Computational Fluid Dynamics). Dieser Ansatz verbessert die Luftzirkulation und dieEffizienz der Kühlsysteme, wodurch der Energieverbrauch und dieCO2-Bilanz reduziert werden. Hyperscale-Rechenzentren, die von Technologiegiganten wie Amazon und Google genutzt werden, erfordern modulare, automatisierte und nachhaltige Lösungen. EOLIOS hat Probleme wie Überhitzung und Loopings identifiziert und Lösungen wie die Installation von Kapillaren vorgeschlagen, um diese Phänomene abzuschwächen. Die Integration von digitalen Zwillingen für präzise Simulationen ermöglichte es, signifikante Verbesserungen in Betracht zu ziehen. Durch die enge Zusammenarbeit mit den Kunden konnte EOLIOS die Konfiguration der Kühlsysteme optimieren, die Effizienz steigern und gleichzeitig die Energiekosten senken. Diese Studie belegt den entscheidenden Einfluss von CFD-Simulationen auf die Leistung und Nachhaltigkeit moderner Rechenzentren.
