Komfortmodellierung für die Optimierung von Klimasystemen in Glasdächern und Atrien
EOLIOS ist Experte für die Modellierung der thermischen und lufttechnischen Bedingungen in Atrien, Hallen und hohen Räumen.
- Analyse der Sonneneinstrahlung und der Wärmezufuhr
- 3D CFD-Modellierung der Luftströme in Innenräumen
- Bewertung des Komforts nach PMV und PPD
- Identifizierung von heißen Bereichen und stagnierender Luft
- Optimierung der Luftzufuhr und -umwälzung
- Integration der tatsächlichen Klimaszenarien des Standorts
- Analyse des Potenzials für natürliche Belüftung
- Hilfe bei der Dimensionierung und Regulierung von HLK-Anlagen
- Validierung der architektonischen Entscheidungen und der Glasfassaden
EOLIOS ist Experte für Komfort in großen verglasten Räumen. Unsere CFD-Simulationen zeigen Unbehaglichkeitszonen auf und optimieren die Planung für ein leistungsfähiges und kontrolliertes Raumklima.
Die Herausforderungen des Komforts in großen Räumen verstehen
Räume von hohem architektonischen Wert, aber thermisch komplex
Atrien, Empfangshallen und hohe Räume nehmen einen zentralen Platz in der zeitgenössischen Architektur ein. Sie sind die Schaufenster von Dienstleistungs-, Kultur- und Geschäftsgebäuden und zeichnen sich durch ihre großzügigen Volumen, ihre weitgehend verglasten Wände und ihre direkte Verbindung nach außen aus. Diese Transparenz, die eine Quelle des Lichts und der räumlichen Qualität ist, wird auch zu einer großen technischen Herausforderung. Die Sonneneinstrahlung, die Schichtung der Luftmassen und die thermische Trägheit der Strukturen verändern ständig das Gleichgewicht des Komforts in den Innenräumen.
Bild von einem Atrium
In diesen offenen Räumen beruht die Kontrolle des Raumklimas auf einem subtilen Dialog zwischen der architektonischen Gestaltung und der Physik der Strömungen. Warme Luft neigt auf natürliche Weise dazu, sich im oberen Bereich zu sammeln, während die Glaswände die Sonnenstrahlung in schnellen Zyklen absorbieren und wieder abgeben. Diese Effekte, die durch die Höhe und die Variabilität der Belegung verstärkt werden, führen zu Temperaturgradienten, die durch einen einfachen regulatorischen oder statischen Ansatz nur schwer auszugleichen sind.
Die vorherrschenden Phänomene: Strahlung, Schichtung und Trägheit
Die thermische Behaglichkeit in einer großen Halle hängt von einer Kombination von miteinander verbundenen physikalischen Phänomenen ab.
Die Sonneneinstrahlung ist die wichtigste Quelle der einfallenden Energie. Sie durchdringt die Verglasung, wandelt sich bei Kontakt mit den Innenflächen in Wärme um und strahlt dann wieder zu den Bewohnern zurück.
Warme Luft steigt auf, während dichtere und kühlere Luft unten bleibt, was zu Abweichungen von mehreren Grad zwischen dem Boden und dem Glasdach führen kann.
Schließlich beeinflusst diethermische Trägheit der Materialien die Reaktionsfähigkeit des Gebäudes: Massive Wände oder Böden mit hoher Wärmekapazität dämpfen Schwankungen, können aber auch die angesammelte Wärme erst spät abgeben, wodurch Episoden von Unbehagen verlängert werden.
Um diese Phänomene zu verstehen, ist ein dynamischer Ansatz erforderlich, der den wechselseitigen Austausch zwischen Konvektion, Leitung und Strahlung reproduzieren kann. EOLIOS versucht genau diese komplexe Interaktion zu modellieren, um das tatsächliche Verhalten des Gebäudes im Laufe der Zeit vorherzusagen.
Die Ziele für Komfort und Energieeffizienz
Die Gewährleistung des Komforts in einem hohen Raum ist mehr als nur die Aufrechterhaltung einer durchschnittlichen Temperatur. Es geht darum, eine homogene und stabile Umgebung zu schaffen, in der die Luftgeschwindigkeiten, die Strahlungstemperaturen und die vertikalen Gradienten in einem für die meisten Bewohner akzeptablen Bereich bleiben. In diesen atypischen Räumen ist das Gleichgewicht zwischen Komfort und Energieeffizienz oft empfindlich: Eine übermäßige Luftumwälzung kann das Wohlbefinden beeinträchtigen, während eine Unterdimensionierung der Zuluft oder der Kühlung zu lokalen Überhitzungszonen führt.
Die Herausforderung besteht also darin, die wahrgenommene Qualität des Raumklimas zu gewährleisten und gleichzeitig den Energieverbrauch der Systeme zu kontrollieren. Um dieses Gleichgewicht zu erreichen, bedarf es eines genauen Verständnisses der physikalischen Phänomene, eines gekoppelten Ansatzes der Thermodynamik und der Lufttechnik sowie der Verwendung von Simulationswerkzeugen, die in der Lage sind, die dreidimensionale Realität des Komforts zu reproduzieren. In diesem Rahmen setzt EOLIOS sein Fachwissen ein, indem es die numerische Analyse des klimatischen Verhaltens von großen Räumen bereits in die Planung einbezieht.
Der EOLIOS-Ansatz: Modellierung des Raumklimas
CFD-Simulation, ein Werkzeug zur multi-physikalischen Analyse
Angesichts der Komplexität der Phänomene, die sich in einem Atrium oder einer hohen Halle entwickeln, ist die numerische Simulation heute das leistungsfähigste Werkzeug, um den Komfort in Innenräumen zu verstehen und zu kontrollieren. EOLIOS stützt sich auf die numerische Strömungsmechanik (CFD – Computational Fluid Dynamics), um die Wechselwirkungen zwischen Luft, Oberflächen, Wärme und Strahlung präzise zu reproduzieren.
Diese dreidimensionalen Modelle lösen gleichzeitig die Gleichungen für die Erhaltung der Masse, der Bewegung und der Energie und bieten eine vollständige Darstellung des thermo-lufttechnischen Verhaltens des Volumens.
Dieser multiphysikalische Ansatz ermöglicht es, nicht nur Luftgeschwindigkeiten und -drücke zu analysieren, sondern auch die Wärmeübertragung durch Konvektion und Strahlung. Dies ermöglicht eine dynamische Sicht auf die Funktionsweise des Gebäudes, die Stagnationszonen, Schichtungsphänomene oder Temperaturungleichgewichte zwischen den verschiedenen Luftschichten aufzeigt.
Dank der Genauigkeit der entwickelten Modelle ist EOLIOS in der Lage, die tatsächlich empfundenen Komfortbedingungen wiederzugeben und daraus konkrete Optimierungshebel für die Steuerung, das Einblasen oder die Verteilung der Luft abzuleiten.
Berücksichtigung von Sonneneinstrahlung und Klimaszenarien
Die Sonneneinstrahlung ist die Hauptquelle für thermische Ungleichgewichte in verglasten Räumen. Ihre Intensität, Ausrichtung und Dauer variieren je nach Jahreszeit, Tageszeit und Transparenz der Verglasung.
Um diese Bedingungen genau zu reproduzieren, integriert EOLIOS reale Wetterdaten in ihre CFD-Modelle, die mit dem Sonnenstand am untersuchten Standort verknüpft sind. Dieser Ansatz ermöglicht die Simulation der direkten, diffusen und reflektierten Strahlung unter Berücksichtigung des Solarfaktors der Verglasung, der Beschattung durch benachbarte Fassaden und des spektralen Verhaltens der Materialien.
Die Kopplung von Strahlung und Konvektion ermöglicht die Berechnung der durchschnittlichen Strahlungstemperatur, ein wesentlicher Parameter für die Bewertung des Wärmeempfindens. So können stark exponierte Bereiche unter dem Glasdach oder in der Nähe von Fassaden genau identifiziert und analysiert werden.
Die Simulationen werden für verschiedene Extremszenarien durchgeführt – heißer Sommer, kalter Winter, Zwischensaison – um sicherzustellen, dass die Zuluft- und Kühlungssysteme den Komfort unter allen Nutzungsbedingungen gewährleisten, selbst unter den ungünstigsten.
Diese Methodik verleiht den EOLIOS-Studien einen hohen Vorhersagewert: Sie ermöglicht es, das Verhalten des Gebäudes in seiner klimatischen Realität und nicht in einer starren theoretischen Hypothese zu bewerten.

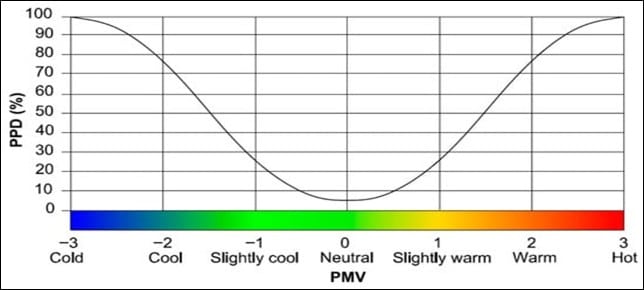

Bewertung des Komforts durch die Indizes PMV und PPD
Die Wahrnehmung von Komfort beruht nicht nur auf Temperaturen oder Luftgeschwindigkeiten, sondern auf einer Kombination von physischen und physiologischen Faktoren. Um diese Wahrnehmung zu objektivieren, stützt sich EOLIOS auf die standardisierten Indikatoren PMV (Predicted Mean Vote) und PPD (Predicted Percentage of Dissatisfied), die in der ISO-Norm 7730 definiert sind.
Der PMV quantifiziert das durchschnittliche Wärmeempfinden einer Gruppe von Personen auf einer Skala von -3 bis +3, die von starker Kälte bis zu übermäßiger Hitze reicht. Der PPD, abgeleitet vom PMV, schätzt den Prozentsatz der Personen, die unter den simulierten Bedingungen unzufrieden sein könnten. Diese Indizes berücksichtigen die Lufttemperatur, die durchschnittliche Strahlungstemperatur, die Luftgeschwindigkeit, die relative Luftfeuchtigkeit, das Aktivitätsniveau und die Bekleidung.
Durch die Einbeziehung dieser Kriterien in seine CFD-Berechnungen bewertet EOLIOS nicht nur die physikalischen Bedingungen, sondern auch deren Auswirkungen auf das menschliche Empfinden. Dieser Ansatz, der sich auf die Erfahrungen der Bewohner konzentriert, ermöglicht es, lokale Bereiche mit Unbehagen genau zu identifizieren und das Systemdesign anzupassen, um einen neutralen Komfort anzustreben (PMV ≈ 0, PPD < 10%).
Diese Analysen werden somit zu einem Hilfsmittel für die Planung und Regulierung, das sicherstellt, dass die technischen Entscheidungen die Ziele des Komforts und der Energieeinsparung effektiv umsetzen.
Von der Diagnose zur Klimastrategie
Identifizierung der Hebel zur Beeinflussung der Verbreitung und der Temperatur
Die CFD-Analyse beschränkt sich nicht nur auf die Beschreibung der Luftströme, sondern zeigt auch die genauen Mechanismen auf, die zu thermischen Ungleichgewichten führen. Durch die Visualisierung der Verteilung von Geschwindigkeiten, Temperaturen und vertikalen Gradienten identifiziert EOLIOS Rezirkulationszonen, schlecht durchmischte Volumen oder Hotspots, die durch lokale Sonneneinstrahlung verursacht werden.
Auf der Grundlage dieser Beobachtungen ist es möglich, gezielte Strategien zu formulieren, sei es die Position eines Luftauslasses zu verändern, einen Ausstrahlungswinkel zu modifizieren oder die Reihenfolge der Regelung zu überprüfen. Diese oftmals kleinen Optimierungen können die Qualität des Komforts in den Aufenthaltsbereichen stark verändern.
In hohen Hallen spielt die Kontrolle der Luftzirkulation eine zentrale Rolle. Es muss ein subtiles Gleichgewicht zwischen Geschwindigkeit und Homogenität gefunden werden: ein zu schneller Luftstrom führt zu Unbehagen, während ein unzureichender Luftstrom die thermische Schichtung fördert. Die von EOLIOS durchgeführten Studien ermöglichen es, diese Effekte zu quantifizieren und daraus die für jede Konfiguration am besten geeigneten Einstellungen abzuleiten.
Integration von Solardynamik und Energieregulierung
Die Sonneneinstrahlung ist eine entscheidende Variable für das thermische Verhalten von großen verglasten Räumen. Ihre Intensität und Verteilung variieren je nach Jahreszeit, Tageszeit oder Fassadengeometrie und haben einen direkten Einfluss auf die durchschnittliche Strahlungstemperatur und das Empfinden der Bewohner.
In seinen Simulationen charakterisiert EOLIOS die Auswirkungen der Sonneneinstrahlung in verschiedenen repräsentativen Betriebszuständen. Durch die Untersuchung mehrerer kontrastierender Situationen – heißer Sommer, kalter Winter, Zwischensaison – heben die Berechnungen die Bereiche hervor, die am empfindlichsten auf die Sonneneinstrahlung reagieren und die thermischen Ungleichgewichte, die sie verursachen können.
Anhand dieser Ergebnisse können dann Empfehlungen für die Regelung gegeben werden: Anpassung des Zuluftstroms, Modulation des Kühlbodens oder Einsatz von Sonnenschutzvorrichtungen. Das Ziel ist nicht, die Regelung in Echtzeit zu simulieren, sondernbei der Parametrierung und Priorisierung zu helfen, indem die wirksamsten Hebel zur Stabilisierung des Komforts bei gleichzeitiger Begrenzung des Energieverbrauchs definiert werden.
So wird die CFD-Simulation zu einem Entscheidungswerkzeug für die Einstellung und Dimensionierung von Klimasystemen, das die Kohärenz zwischen thermischem Komfort, Sonneneinstrahlung und der Gesamtleistung des Gebäudes gewährleistet.
CFD-Simulation der thermo-lufttechnischen Effekte eines Atriums
Entwicklung von Hybridstrategien: Zuluft, Zug und natürliche Belüftung
Große Innenräume haben oft eine solche Trägheit, dass sie die natürlichen Phänomene nutzen können, um ihr Klima zu regulieren.
EOLIOS untersucht systematisch das Potenzial für natürliche Belüftung und nächtliche freie Kühlung, um zu beurteilen, inwieweit die Außenluft zur Kühlung oder Erneuerung des Volumens beitragen kann. Die Simulationen zeigen, wie die Unterschiede in der Luftdichte zwischen warmen und kalten Schichten einen natürlichen Wärmezug erzeugen können, der genutzt werden kann, um die tagsüber gespeicherten Kalorien abzuführen.
Diese passive Betriebsweise, kombiniert mit einer intelligenten mechanischen Steuerung, ermöglicht die Entwicklung besonders leistungsfähiger Hybridstrategien: natürliche Belüftung in der Nacht, Zuluft am Tag, Modulation der Fenster je nach Windrichtung.
Dieser integrierte Ansatz, der Physik und Architektur miteinander verbindet, zielt darauf ab, die Energieabhängigkeit zu reduzieren und gleichzeitig eine gleichbleibende Luftqualität und thermischen Komfort zu gewährleisten.
Prädiktiver Komfort und simulationsgestütztes Design
Verstehen vor dem Bauen
Die numerische Simulation bietet die Möglichkeit, ein Gebäude zu beobachten, noch bevor es realisiert wird. Durch die virtuelle Rekonstruktion der Geometrie, der Materialien und der klimatischen Bedingungen kann EOLIOS das tatsächliche Verhalten eines hohen Gebäudes bereits in der Entwurfsphase analysieren.
Dieser prädiktive Ansatz ermöglicht es,thermische und lufttechnische Phänomene zu antizipieren, die den Komfort der Bewohner beeinträchtigen können: Aufheizung unter dem Glasdach, Bereiche mit Luftstagnation, Ungleichgewicht zwischen sonnigen und schattigen Fassaden.
Die durchgeführten Studien stellen ein virtuelles Labor dar, in dem die architektonischen und technischen Entscheidungen vor der Umsetzung getestet, verglichen und optimiert werden können. So wird sichergestellt, dass die ursprüngliche Planung mit einem dauerhaften Nutzungskomfort vereinbar ist.
Anpassung und Verlässlichkeit des Entwurfs
Die Ergebnisse der CFD-Simulation sind keine starren Bilder, sondern werden zur Validierung und Anpassung des Designs verwendet. Die dreidimensionalen Temperatur-, Geschwindigkeits- und Druckkarten ermöglichen es, die Leistung des Klimasystems genau zu bewerten, die Konsistenz des Luftstroms zu überprüfen und Bereiche zu erkennen, die optimiert werden müssen.
Diese Analysen tragen zu einer zuverlässigeren Planung bei, indem sie die empfindlichsten Parameter identifizieren – Ausrichtung der Düsen, Luftstrom, Ausblastemperatur, Solarfaktor der Verglasung. Jede getestete Konfiguration führt zu einem besseren Verständnis des Gesamtverhaltens des Raums und hilft bei Entscheidungen über die Dimensionierung oder den Ausgleich.
Dieser wissenschaftliche Ansatz, der auf Messungen und Vergleichen beruht, erhöht die Qualität der Projekte und reduziert die Unsicherheiten, die mit großen Höhen oder komplexen Geometrien verbunden sind. Er stellt sicher, dass das Gebäude nach seiner Fertigstellung die erwarteten Leistungen genau wiedergibt.
Komfort als Leistungskriterium begreifen
Bei EOLIOS ist der Komfort nicht nur eine Folge des Projekts, sondern wird zu einem zentralen Leistungskriterium. CFD-Studien ermöglichen die Integration von thermischer Behaglichkeit und Strahlung bereits in der Entwurfsphase und unterstützen Architekten und HLK-Ingenieure bei der Wahl der räumlichen Organisation, der Luftverteilung und der Transparenz der Fassaden.
Dieser kooperative Ansatz fördert ein integriertes Design, bei dem physische Einschränkungen in architektonische Möglichkeiten umgesetzt werden. Durch die Bewertung der Komfortbedingungen vor dem Bau kann der Entwurf in Richtung eleganter, schlichter und effizienter Lösungen gelenkt werden.
Der Einsatz von numerischen Simulationen bringt schließlich eine wesentliche Dimension der Vorhersagbarkeit mit sich: Er ermöglicht es, sicherzustellen, dass die Komfortbedingungen, die thermische Stabilität und die Energieeffizienz erreicht werden, unabhängig von der Art der Nutzung des Gebäudes. Diese Kontrolle des Raumklimas vor der Fertigstellung ist ein entscheidender Vorteil bei Projekten für Atrien und große Hallen, wo die Wahrnehmung der Räume direkt von der Qualität der thermischen und lichttechnischen Atmosphäre abhängt.
